Hohlprofil HSS

Hohlprofil HSS ist eine Baustahlsorte mit geschlossenem Querschnitt – im Wesentlichen ein „tragendes Hohlprofil“ –, die aus kohlenstoffarmem oder niedriglegiertem Stahl durch Kaltumformen oder Warmwalzen und Schweißen hergestellt wird. Dank seines geschlossenen Querschnitts bietet es im Vergleich zu offenen Profilen gleichen Gewichts ein höheres Trägheitsmoment und eine höhere Torsionssteifigkeit, sodass es mit einer kleineren Querschnittsfläche schwerere Lasten tragen kann. Es unterstützt das Schweißen und Verschrauben auf allen vier Seiten, vereinfacht die Verbindungsdetails und ist ideal für den modularen Aufbau. Seine nahtlose, geschlossene Form ist ästhetisch ansprechend, minimiert Spannungskonzentrationen und macht es für exponierte architektonische Strukturen geeignet.

Hauptmerkmale

① Hohe Tragfähigkeit und Torsionsfestigkeit

HSS-Hohlstrukturelemente verfügen über einen geschlossenen Querschnitt, der im Verhältnis zu seiner Querschnittsfläche ein hervorragendes Trägheitsmoment und eine hervorragende Torsionssteifigkeit bietet. Bei gleicher Materialmenge kann HSS größeren Biegemomenten und Drehmomenten standhalten als offene Profile wie Winkeleisen oder U-Profilstahl. Es eignet sich für den Einsatz als primär tragende Säulen und Träger sowie für Anwendungen, die Wind, Schnee oder exzentrischen Belastungen ausgesetzt sind. Bei Projekten, bei denen Leichtbaustrukturen und Materialeffizienz im Vordergrund stehen, führt dies zu einem geringeren Stahlverbrauch, geringeren Fundamentlasten und niedrigeren Gesamtkosten.

② Quadratisches/rechteckiges Profil und einfache Montage

Quadratische und rechteckige Rohre verfügen an allen vier Seiten über flache Oberflächen, die die Ausrichtung mit Verbindungsplatten, Pfetten, Klemmen und Endplatten erleichtern und gleichzeitig das direkte Schweißen, Verschrauben oder Nieten ermöglichen. Verbindungskonstruktionen erfordern keine zusätzlichen Versteifungsplatten, die bei offenen Profilen oft erforderlich sind, was zu einfacheren Verbindungskonfigurationen, einer höheren Effizienz bei der Montage vor Ort und geringeren Fehlerquoten führt – was sie besonders gut für den modularen und vorgefertigten Bau geeignet macht.

③ Integrierte Formgebung und Dimensionsstabilität

Diese durch Kaltumformung oder Hochfrequenzschweißen hergestellten Abschnitte verfügen über gerade Körper, bündige Enden und eine gleichmäßige Wandstärke mit streng kontrollierten Toleranzen für Seitenlänge und Geradheit. Materialien können sofort nach der Lieferung geschnitten und verbunden werden, sodass kein Richten, Kantenbeschneiden oder Reparaturschweißen vor Ort erforderlich ist – ein Vorteil, der besonders bei verteilten Projekten mit engen Zeitplänen und großen Installationsvolumina von Vorteil ist.

④ Große Auswahl an Oberflächenbehandlungsoptionen

HSS-Hohlprofile unterstützen verschiedene Behandlungsprozesse, wie z. B. Feuerverzinkung und Zink-Aluminium-Magnesium-Beschichtung (Zn-Al-Mg); Beschichtungen werden gleichmäßig und kontinuierlich ohne Lücken aufgetragen. Die Spezifikationen können auf der Grundlage der Korrosionsschutzanforderungen für Küsten-, Luftfeuchtigkeits- oder Industrieumgebungen ausgewählt werden und gewährleisten in Kombination mit der richtigen Strukturkonstruktion eine Lebensdauer von über 25 Jahren.

⑤ Hohe Anwendungskompatibilität

Diese Abschnitte dienen sowohl als Stützstrukturen als auch als Gebäudegerüste; Diese Vielseitigkeit reduziert die Vielfalt der zu lagernden Materialien und verringert den Lagerdruck.

Technische Spezifikationen

Artikel	Spezifikation
Produktname	Hohlprofil HSS
Abschnittstyp	Quadratisch (SHS), Rechteckig (RHS)
Gängige Materialqualität	Q235B, Q355B, Q355C (Flussstahl / niedriglegierter Baustahl)
Umformprozess	Kaltumformung, Hochfrequenz-Längsschweißen, warmgewalzt nahtlos / geschweißt
Abmessungen von quadratischen und rechteckigen Rohren	40×40, 60×60, 80×80, 100×100, 120×120, 60×40, 80×40, 100×50, 120×80, 160×80 usw.
Außendurchmesser des runden Rohrs	Φ32, Φ48, Φ60, Φ76, Φ89, Φ114 usw.
Wandstärke	1,5 mm ~ 8,0 mm (je nach Abschnitt und Anwendung ausgewählt)
Standardlänge	6 m (kundenspezifische Schnittlänge verfügbar: 3 m / 9 m / 12 m oder Schnitt nach Zeichnung)
Oberflächenbehandlung	Feuerverzinkt, Zink-Aluminium-Magnesium-Beschichtung, blanke Oberfläche
Anwendbare Standards	GB/T 6728, EN 10219, ASTM A500, GB/T 13793 usw.
Toleranz	Seitenmaßtoleranz ±0,5 mm, Wandstärketoleranz ±0,2 mm, Geradheit ≤2 mm/m
Behandlung beenden	Glattes Ende / abgeschrägtes Ende / Lochstanzung gemäß Zeichnung

Bauprozess

① Anforderungsbestätigung und Entwurfsprüfung:

Nachdem Sie Zeichnungen, Querschnittsabmessungen und Nutzungsszenarien bereitgestellt haben, überprüft unser technisches Team die Spezifikationen auf Eignung und prüft dabei Materialqualitäten, Wandstärken, Schnittlängen und Oberflächenbehandlungen im Hinblick auf lokale Windlasten, Schneelasten und Korrosionsniveaus. Nach der Bestätigung erstellen wir ein Angebot und einen Lieferplan, um Verzögerungen durch Nacharbeiten aufgrund von Spezifikationsfehlern zu vermeiden.

② Rohstoffvorbereitung und Produktionsplanung:

Mithilfe einer Rohmaterialreserve von 50.000 Tonnen holen wir Bandstahl der erforderlichen Güteklasse ab und leiten ihn an Kaltwalz- oder Hochfrequenzschweißlinien weiter. Mit einer Jahreskapazität von 500.000 Tonnen und über 40 Produktionslinien können wir mehrere Linien gleichzeitig betreiben; Große Bestellungen werden in Chargen aufgeteilt, um eine kontinuierliche, unterbrechungsfreie Lieferung zu gewährleisten.

③ Umformung und Weiterverarbeitung:

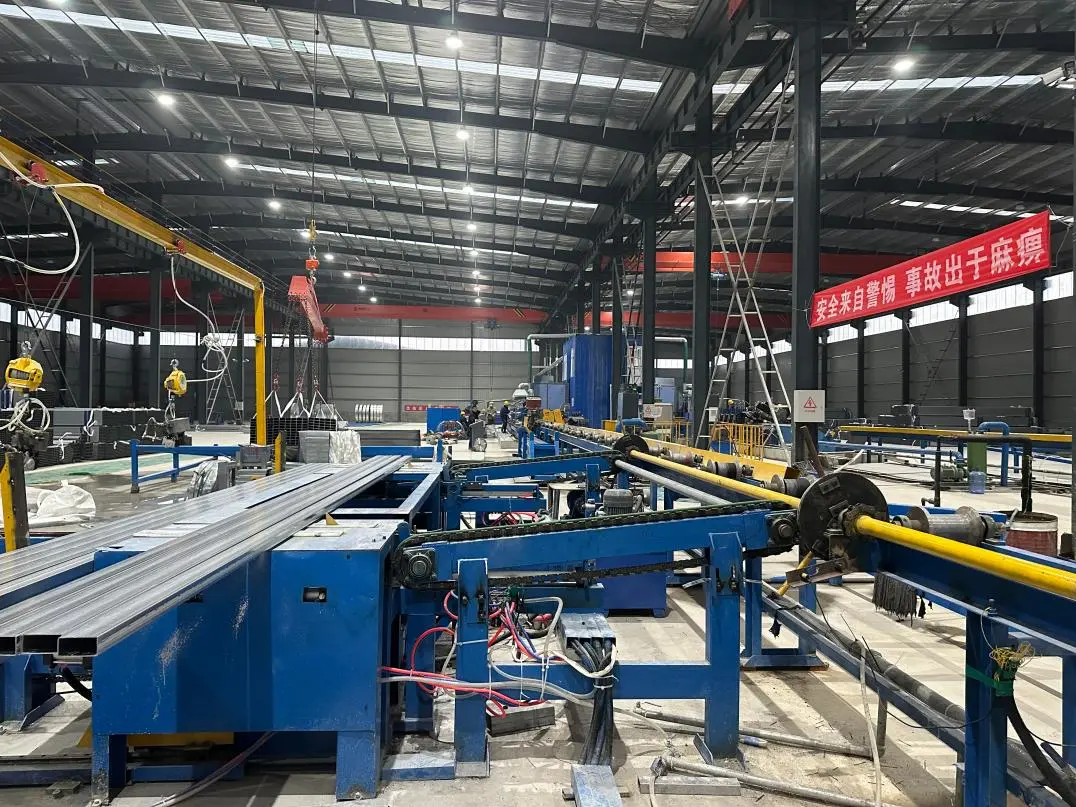

Die Rohre werden in der Produktionslinie kaltgewalzt, hochfrequenzgeschweißt und präzise geschnitten. Die anschließende Bearbeitung wie Lochstanzen, Anfasen, Biegen, Eckenschneiden und Endenschleifen erfolgt nach Zeichnung. Dadurch entstehen einbaufertige Halb- oder Fertigbauteile, eine Nachbearbeitung beim Kunden entfällt.

④ Korrosionsschutz-Oberflächenbehandlung:

Die Materialien werden je nach Projektbedarf einer Feuerverzinkung, einer Zn-Al-Mg-Beschichtung oder einer Pulverbeschichtung unterzogen, um eine gleichmäßige Beschichtungsdicke und Kontinuität ohne blanke Stellen zu gewährleisten. Für Regionen mit hohem Salznebel- oder starkem Korrosionsrisiko können die Beschichtungsstandards verbessert werden und vor dem Versand werden Dicken- und Haftungstests durchgeführt.

⑤ Qualitätsprüfung und Berichterstattung:

Strikte Einhaltung von vier Hauptkontrollstufen und sechzehn Standards während der gesamten Produktion – Eingangskontrolle des Rohmaterials, prozessinterne Stichprobenkontrollen während der Formung, vollständige Inspektion der fertigen Produkte und abschließende Inspektion vor dem Versand. Jede Charge wird stichprobenartig auf Seitenlänge, Wandstärke, Geradheit, Schweißnahtbild und Beschichtungsqualität geprüft. Die begleitende Dokumentation umfasst Rohmaterialtestberichte, Produktionsqualitätskontrollberichte und Testberichte Dritter.

⑥ Verpackung und Versand:

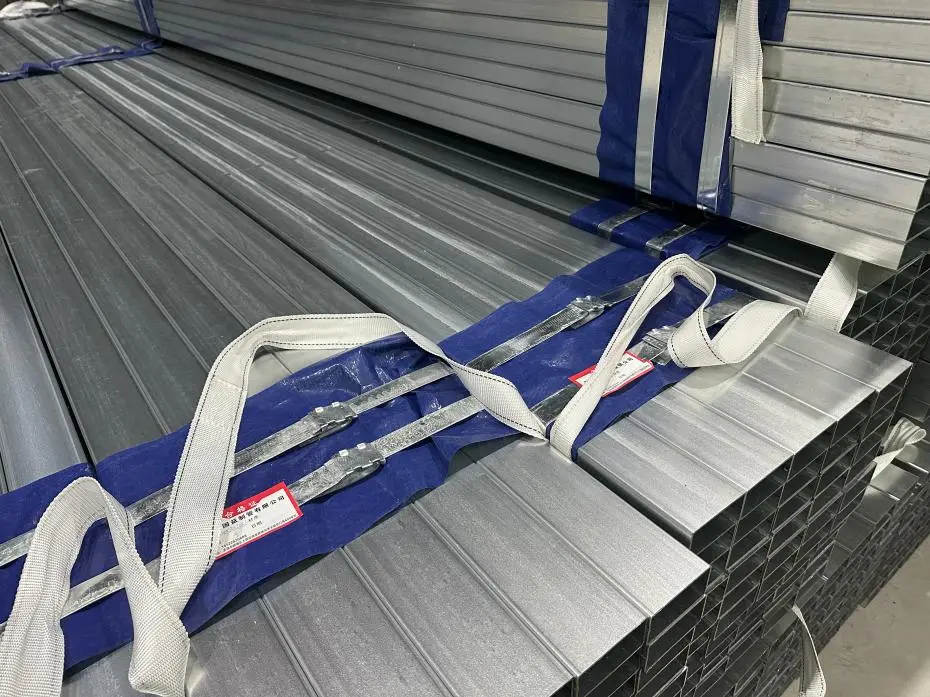

Fertige HSS-Produkte mit Hohlprofilen werden gebündelt und entsprechend den Containerladeanforderungen in wasserdichte Folie eingewickelt, wobei bei Bedarf Kantenschutz oder Holzkisten verwendet werden. Das neben dem Hafen von Tianjin gelegene Werk erleichtert die sofortige Beladung und den Versand von Containern nach der Zollabfertigung und stellt die Lieferung an den Projektstandort des Kunden innerhalb des vereinbarten Zeitrahmens sicher. Darüber hinaus werden begleitende Zeichnungen, Konformitätszertifikate und technische Unterstützung für die Installation bereitgestellt.

FAQ

F1: Ist HSS dasselbe wie Standard-Vierkantrohr?

Hohlprofil HSS ist die Standardbezeichnung für Baustahl mit geschlossenem Profil und umfasst quadratische, rechteckige und kreisförmige Profile. Wir fertigen nach strukturellen Standards – mit klar definierten Spezifikationen für Material, Toleranzen und Tragfähigkeit – und unterscheiden sie von gewöhnlichen Rohren handelsüblicher Qualität.

F2: Welche Abschnittsgrößen können Sie produzieren?

Standard-Quadrat- und Rechteckrohre reichen von 40×40 bis 160×80 und Rundrohre von Φ32 bis Φ114 mit Wandstärken von 1,5–8 mm. Nicht standardmäßige Größen können auf der Grundlage von Zeichnungen kundenspezifisch gefertigt werden, da unsere Werkzeug- und Produktionslinien diese Anforderungen unterstützen.

F3: Was ist die typische Vorlaufzeit für Großbestellungen?

Dies hängt von den Spezifikationen und der Menge des benötigten HSS-Hohlprofils ab. Standard-Batch-Bestellungen werden entsprechend dem Vertragszeitplan geplant, während kundenspezifische Längen und Lochstanzungen die Dauer geringfügig verlängern können. Wir geben vor der Bestellung einen klaren Liefertermin an und können dringende Anfragen berücksichtigen.

F4: Welche Korrosionsschutzoptionen eignen sich am besten für Küstenprojekte?

Für Umgebungen mit hohem Salzgehalt empfehlen wir eine Zink-Aluminium-Magnesium-Beschichtung oder eine Hochleistungsverzinkung; Für den allgemeinen Einsatz im Außenbereich ist eine handelsübliche Feuerverzinkung ausreichend. Wir bieten auf Ihren Projektstandort zugeschnittene Korrosionsschutzlösungen, einschließlich Salzsprüh- und Beschichtungstestdaten.

F5: Können Sie Bearbeitungsaufgaben wie Lochen und Schneiden bewältigen?

Ja. Wir können Lochstanzungen, Abschrägungen, Biegungen und Präzisionsschnitte gemäß Ihren Zeichnungen vor dem Versand durchführen und so den Verarbeitungsaufwand vor Ort reduzieren – vorausgesetzt, dass genaue Fertigungszeichnungen geliefert werden.

F6: Haben Sie Materialien für Großprojekte geliefert?

Ja. Wir verfügen über ein kumuliertes globales Liefervolumen von über 27 GW, einschließlich eines einzigen 1,2 GW-Projekts im Nahen Osten. Wir verfügen über umfassende Erfahrung in der Abwicklung von großvolumigen Aufträgen und können auf frühere Projekte verweisen.
