Wie kann ungleichwinkliger Stahl die Festigkeit, Flexibilität und Effizienz bei Solarmontageprojekten verbessern?

Energet SolarLieferungenUngleicher Winkelstahlfür Photovoltaik-Montagesysteme, Stahlkonstruktionen, Carports und Industriebauprojekte. Mit seinem asymmetrischen L-Profil bietet dieses Baustahlbauteil flexible Anschlussmöglichkeiten, effiziente Raumausnutzung und zuverlässigen Halt bei Projekten mit unterschiedlichen Beinabmessungen.

Artikelzusammenfassung:Ungleichwinkliger Stahl ist ein praktisches Konstruktionsmaterial für Anwendungen, bei denen gleichschenklige Profile möglicherweise nicht die am besten geeignete Verbindungsgeometrie bieten. In diesem Leitfaden werden das Design, die wichtigsten Vorteile, Material- und Beschichtungsoptionen, häufige Anwendungen und Kaufaspekte erläutert. Außerdem wird erläutert, wie Abmessungen, Stahlsorten, Korrosionsschutz und Fertigungsanforderungen bei der Auswahl von Winkelstahl für Solarmontagesysteme und andere Außenkonstruktionen bewertet werden.

Inhaltsverzeichnis

1. Was ist ungleichwinkliger Stahl?
2. Wie funktioniert ungleichwinkliger Stahl?
3. Was sind die Hauptvorteile?
4. Spezifikationen und Materialoptionen
5. Wo wird ungleichwinkliger Stahl verwendet?
6. So wählen Sie das richtige Produkt aus
7. Herstellung und Korrosionsschutz
8. Ungleichwinkliger Stahl vs. gleichwinkliger Stahl
9. Häufig gestellte Fragen
10. Fazit und nächste Schritte

Was ist ungleichwinkliger Stahl?

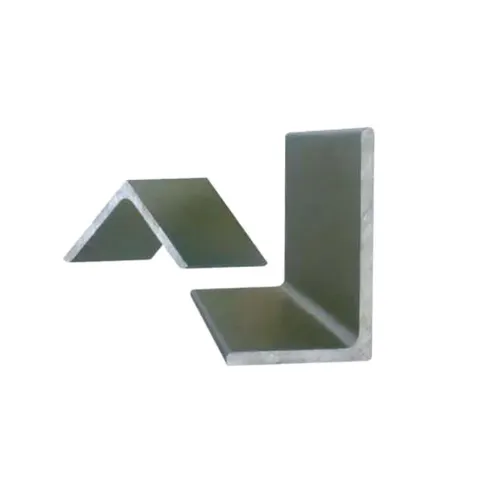

Ungleichwinkelstahl ist ein Baustahlprofil mit L-förmigem Querschnitt und zwei unterschiedlich breiten Schenkeln. Im Gegensatz zu gleichwinkligem Stahl, der zwei Beine mit den gleichen Abmessungen hat, eignet sich dieses Profil für Anwendungen, bei denen ein längeres Stützbein und ein kürzeres Verbindungsbein eine praktischere Anordnung bieten.

Aufgrund seiner asymmetrischen Geometrie eignet es sich für strukturelle Verbindungen, Aussteifungen, Stützhalterungen und Photovoltaik-Montagekomponenten. Durch die Auswahl geeigneter Beinabmessungen und -stärken können Ingenieure das Profil an den verfügbaren Einbauraum und die spezifischen Belastungsbedingungen anpassen.

Bei Solarprojekten kann das Profil in Stützbaugruppen, Verstärkungselemente und Verbindungsstrukturen integriert werden. Seine Eignung hängt von der gesamten Strukturkonstruktion ab, einschließlich Befestigungselementen, Verbindungsdetails, Stahlsorte und Umweltbelastungen.

Energet Solar bietet ungleichwinkligen Stahl mit anpassbaren Abmessungen und Fertigungsoptionen für unterschiedliche Projektanforderungen. Das Produkt ist für praktische strukturelle Anwendungen konzipiert, bei denen Maßhaltigkeit und Kompatibilität mit anderen Montagekomponenten wichtig sind.

Wie funktioniert ungleichwinkliger Stahl in Tragwerkssystemen?

Die beiden ungleichwinkligen Schenkel sorgen für unterschiedliche Verbindungsflächen innerhalb eines kompakten Profils. Ein Bein kann eine primäre Befestigungs- oder Stützschnittstelle aufnehmen, während das andere je nach technischem Design mit einem angrenzenden Element verbunden werden kann.

Bei einer Photovoltaik-Montagekonstruktion kann ein Winkelprofil beispielsweise eine Strebe mit einem Stützelement verbinden oder eine Verbindung zwischen Strukturbauteilen verstärken. Seine Geometrie kann Designern dabei helfen, Installationsbeschränkungen zu umgehen, ohne eine unnötig komplizierte Komponente einzuführen.

Allerdings führt ein ungleicher Winkel nicht automatisch in jeder Anwendung zu einer besseren Lastverteilung. Seine Leistung hängt von der Belastungsrichtung, den Querschnittsabmessungen, der Verbindungsexzentrizität, der freitragenden Länge und den Randbedingungen ab.

• Strukturelle Unterstützung:Bietet eine definierte Schnittstelle zwischen verbundenen Stahlbauteilen.
• Verspannung:Kann bei korrekter Auslegung zum Widerstand gegen seitliche Bewegungen beitragen.
• Platzsparende Verbindungen:Geeignet für Baugruppen mit ungleichen Befestigungsmaßen.
• Fertigungsflexibilität:Kann nach genehmigten Zeichnungen geschnitten, gebohrt oder gestanzt werden.

Was sind die Hauptvorteile von ungleichwinkligem Stahl?

1. Flexible Verbindungsgeometrie

Die ungleichschenklige Konfiguration hilft Ingenieuren dabei, unterschiedliche Befestigungsbreiten und eingeschränkte Installationsräume zu berücksichtigen. Dies kann bestimmte Stützanordnungen vereinfachen und den Bedarf an zusätzlichen Adapterstücken reduzieren, sofern die Konstruktion ordnungsgemäß überprüft wird.

2. Effiziente Materialnutzung

Durch die Wahl eines Profils, das zur vorgesehenen Verbindung passt, kann unnötiges Material oder überdimensionierte Bauteile vermieden werden. Die tatsächlichen Einsparungen hängen von den statischen Berechnungen, der Stahlsorte, den Fertigungsanforderungen und den Beschaffungsmengen ab.

3. Kompatibilität mit Solar-Montagesystemen

Photovoltaikanlagen erfordern zahlreiche miteinander verbundene Bauteile, die unter Wind, Schnee und Eigenlasten zusammenarbeiten müssen. Ungleichwinkliger Stahl kann als Stütz- oder Verbindungsbauteil dienen, wenn seine Abmessungen, Festigkeit und Lochmuster zum Montagedesign passen.

4. Individuelle Fertigungsoptionen

Projekte erfordern häufig bestimmte Längen, Lochpositionen und Verbindungsdetails. Energet Solar unterstützt Kaltumformung, CNC-Stanzen, Präzisionsschneiden und kundenspezifische Bearbeitung zur Anpassung an unterschiedliche Projektzeichnungen.

5. Haltbarkeit im Freien

Ein geeigneter Korrosionsschutz hilft Stahlbauteilen, Feuchtigkeit und Umwelteinflüssen standzuhalten. Bei Photovoltaikanlagen im Außenbereich kann eine geeignete verzinkte Beschichtung oder ein anderes spezifiziertes Schutzsystem den korrosionsbedingten Wartungsaufwand reduzieren.

Welche Spezifikationen und Materialoptionen sollten Käufer berücksichtigen?

Die geeigneten Abmessungen und Materialqualitäten hängen von den statischen Berechnungen, den Installationsbedingungen und den geltenden Projektstandards ab. Die folgende Tabelle fasst die von Energet Solar veröffentlichten Produktinformationen zusammen.

Hinweis: Hierbei handelt es sich um veröffentlichte Produktsortimente. Es besteht keine Garantie dafür, dass jede Kombination als Standardartikel auf Lager verfügbar ist. Bestätigen Sie vor der Bestellung die genauen Abmessungen, Toleranzen, Stahlsorte, geltenden Normen und Beschichtungsanforderungen.

Weitere Informationen zu ergänzenden Stahlprofilen finden Sie unter Energet Solar Equal Angle Steel und seinem Solarmontagezubehör.

Wo wird ungleichwinkliger Stahl häufig verwendet?

Ungleichwinkliger Stahl eignet sich für eine Reihe von Anwendungen, bei denen strukturelle Verbindungen unterschiedliche Schenkelbreiten erfordern. Zu den praktischen Einsatzmöglichkeiten gehören:

• Freiflächensolaranlagen:Unterstützt ausgewählte Halterungen, Streben und Verbindungsbaugruppen in Photovoltaik-Montagestrukturen.
• Solar-Carports:Hilft bei der Verbindung oder Verstärkung von Bauteilen innerhalb technischer Solarstrukturen auf Parkplätzen.
• Industrielle Stahlkonstruktionen:Bietet Verbindungs- und Verstärkungsoptionen für gefertigte Rahmen und Stützbaugruppen.
• Bauprojekte:Kann in sekundären Stahlkonstruktionen, Halterungen und Strukturverbindungen verwendet werden, sofern die Konstruktion dies zulässt.
• Geräteträgerrahmen:Geeignet für Befestigungsanordnungen, die von einem asymmetrischen Profil profitieren.

Stellen Sie sich ein bodenmontiertes Solarprojekt vor, bei dem Stahlpfosten, horizontale Stützen und Diagonalstreben zum Einsatz kommen. Ein ungleicher Winkel kann eine geeignete Verbindung zwischen ausgewählten Elementen bieten, wenn die Befestigungsflächen unterschiedlich breit sind. Der Ingenieur muss dennoch die Tragfähigkeit der Elemente, den Bolzenabstand, die lokale Tragfähigkeit und die allgemeine strukturelle Stabilität prüfen, bevor er die Konfiguration genehmigt.

Wie können Sie den richtigen ungleichwinkligen Stahl auswählen?

Bei der Auswahl eines geeigneten Produkts geht es um mehr als einen Preisvergleich oder die Auswahl der größten verfügbaren Abmessungen. Käufer sollten die Komponente im Hinblick auf ihre beabsichtigte strukturelle Funktion bewerten.

1. Definieren Sie die Anwendung.Identifizieren Sie, ob das Profil als Strebe, Halterung, Verbindungselement oder andere Strukturkomponente fungiert.
2. Bestätigen Sie die Abmessungen.Geben Sie in der technischen Zeichnung beide Beinbreiten, -dicken, -längen, Lochpositionen und Maßtoleranzen an.
3. Bestimmen Sie die Stahlsorte.Wählen Sie eine Sorte, die den Anforderungen des Projekts an Festigkeit, Duktilität, Schweißbarkeit und den geltenden Vorschriften entspricht.
4. Bewerten Sie strukturelle Belastungen.Berücksichtigen Sie Eigenlasten, Wind, Schnee, Vibrationen, Verbindungskräfte und alle anderen relevanten Konstruktionsbedingungen.
5. Korrosionsschutz angeben.Bewerten Sie Luftfeuchtigkeit, Niederschlag, Küstenexposition, industrielle Schadstoffe und die erwartete Wartungsstrategie.
6. Überprüfen Sie die Fertigungsanforderungen.Stellen Sie fest, ob die Komponente vorgestanzte Löcher, individuelles Schneiden, Biegen oder eine andere Bearbeitung benötigt.
7. Überprüfen Sie die Lieferantendokumentation.Fordern Sie Materialzertifikate, Maßkontrollprotokolle, Beschichtungsinformationen und andere für das Projekt erforderliche Dokumente an.

Eine vollständige technische Spezifikation trägt dazu bei, Abweichungen zwischen Zeichnungen, gelieferten Komponenten und Installationsanforderungen zu reduzieren. Bei großen Photovoltaikprojekten ist die Abstimmung der Beschaffungsunterlagen mit der technischen Stückliste besonders wichtig.

Wie wirken sich Herstellung und Korrosionsschutz auf die Leistung aus?

Die Fertigungsgenauigkeit beeinflusst, wie gut Winkelstahl zu angrenzenden Bauteilen passt. Falsche Lochpositionen, inkonsistente Abmessungen oder übermäßige Verformung können die Installation erschweren und zu unerwünschten Spannungen an den Verbindungen führen.

Kaltumformung, CNC-Stanzen und Präzisionsschneiden können eine wiederholbare Produktion unterstützen, wenn geeignete Prozesskontrollen und Inspektionen angewendet werden. Käufer sollten bestätigen, dass das ausgewählte Herstellungsverfahren den Zeichnungsanforderungen entspricht und die spezifizierten Eigenschaften des Bauteils nicht beeinträchtigt.

Ebenso wichtig ist der Korrosionsschutz bei Stahlkonstruktionen im Außenbereich. Durch die Feuerverzinkung entsteht eine Zinkschicht, die den Stahl vor Korrosion schützt. Die Leistung hängt von der Beschichtungsqualität, der Dicke, den Umgebungsbedingungen, der Entwässerung und den während des Transports oder der Installation erlittenen Schäden ab.

In anspruchsvollen Umgebungen sollten Projektteams beurteilen, ob das angegebene Beschichtungssystem ausreichenden Schutz für die vorgesehenen Betriebsbedingungen bietet. Schnittkanten, gebohrte Bereiche, Schweißnähte und beschädigte Beschichtungsbereiche erfordern möglicherweise besondere Aufmerksamkeit gemäß der geltenden Beschichtungsspezifikation.

Bevor Sie eine Lieferung annehmen, prüfen Sie Folgendes:

• Profilabmessungen und Geradheit anhand genehmigter Zeichnungen.
• Dokumentation der Stahlgüte und Rückverfolgbarkeit.
• Lochpositionen, Schnittqualität und sichtbare Verformung.
• Schichtdicke und Oberflächenbeschaffenheit.
• Verpackung, Etikettierung und Konsistenz über Produktionschargen hinweg.

Was ist der Unterschied zwischen ungleichem Winkelstahl und gleichwinkligem Stahl?

Beide Profile haben einen L-förmigen Querschnitt, eignen sich jedoch aufgrund ihrer Geometrie für unterschiedliche Verbindungsanordnungen. Keiner der beiden Typen ist allgemein stärker; Die richtige Wahl hängt von den baulichen Anforderungen ab.

Beim Vergleich der beiden sollten Ingenieure die Querschnittseigenschaften, die Verbindungsexzentrizität, die Lastrichtung und die Herstellungskosten bewerten, anstatt sich nur auf die Profilform zu verlassen.

Häufig gestellte Fragen zu ungleichwinkligem Stahl

1. Was ist der Hauptvorteil von ungleichem Winkelstahl?

Sein Hauptvorteil liegt in der Möglichkeit, Bauanschlüsse mit unterschiedlichen Schenkelbreiten zu ermöglichen. Dies kann die Layoutflexibilität verbessern und ausgewählte Stütz- oder Aussteifungsanordnungen vereinfachen, wenn das Profil dem technischen Design entspricht.

2. Welche Stahlsorten sind bei Energet Solar erhältlich?

Energet Solar listet die Kohlenstoffstähle Q235B und Q355B sowie die Bezeichnungen S235JR und S355JR für relevante Anforderungen auf. Bestätigen Sie die genaue Qualität, den maßgeblichen Materialstandard und die verfügbaren Unterlagen für Ihre Bestellung.

3. Ist ungleichwinkliger Stahl für Solarmontagesysteme im Außenbereich geeignet?

Ja, es kann in Photovoltaik-Außenkonstruktionen eingesetzt werden, wenn Profil, Stahlsorte, Strukturdesign und Korrosionsschutz den Projektanforderungen entsprechen. Energet Solar listet feuerverzinkte Optionen mit einem veröffentlichten Schichtdickenbereich von 45–120 μm auf.

4. Können die Abmessungen und Lochpositionen individuell angepasst werden?

Für projektspezifische Abmessungen und Fertigungsdetails ist möglicherweise eine individuelle Anpassung möglich. Stellen Sie genehmigte Zeichnungen, erforderliche Mengen, Toleranzen, Materialqualitäten und Spezifikationen zur Oberflächenbehandlung bereit, damit der Lieferant die Machbarkeit beurteilen kann.

5. Welche Informationen sollte ich bei der Angebotsanfrage angeben?

Geben Sie die Abmessungen der beiden Beine, Dicke, Länge, Stahlsorte, Beschichtungsanforderungen, Lochmuster, Menge, Bestimmungsort und den erforderlichen Lieferplan an. Zeichnungen und geltende Normen helfen dem Lieferanten bei der Erstellung eines genaueren Angebots.

6. Wie kann ich die Qualität einer Bestellung überprüfen?

Fordern Sie Dokumente zur Materialrückverfolgbarkeit und relevante Inspektionsaufzeichnungen an. Abhängig von den Projektanforderungen kann die Überprüfung Maßprüfungen, Schichtdickenmessungen, Sichtprüfungen und die Überprüfung von Materialzertifikaten anhand der Kaufspezifikation umfassen.

Fazit: Auswahl des richtigen ungleichwinkligen Stahls für Ihr Projekt

Ungleichwinkliger Stahl bietet eine nützliche Lösung für Photovoltaik-Montagestrukturen, Stahlrahmen, Carports und Industrieverbindungen, die unterschiedliche Beinabmessungen erfordern. Sein Wert ergibt sich aus der Abstimmung von Profilgeometrie, Materialeigenschaften, Fertigungsdetails und Korrosionsschutz auf die tatsächlichen technischen Anforderungen.

Energet Solar bietet konfigurierbare Stahlprofile und Fertigungsdienstleistungen zur Unterstützung verschiedener Solarmontage- und Bauprojekte. Wenn Sie Baustahl für eine neue Anlage beschaffen oder eine bestehende Lieferkette erweitern, teilen Sie dem Team Ihre Zeichnungen, technischen Spezifikationen, Mengen und Projektbedingungen mit.Besuchen Sie die Produktseite von Unequal Angle Steel undKontaktieren Sie unsum individuelle Spezifikationen, technische Anforderungen und ein Angebot für Ihr Projekt zu besprechen.
