Wie verbessert kaltgeformte Stahlpfette die Festigkeit und Effizienz von Solarkonstruktionen?

Artikelzusammenfassung: Kaltgeformte Stahlpfetteist ein wichtiger Konstruktionsbestandteil moderner Solarmontagesysteme und des Stahlrahmenbaus. Durch die Kombination von effizientem Querschnittsdesign, präzisem Rollformen, korrosionsbeständigen Beschichtungen und flexibler Anpassung kann es zuverlässige Unterstützung bieten und gleichzeitig dazu beitragen, unnötiges Strukturgewicht und Installationskomplexität zu reduzieren. In diesem Artikel wird erläutert, wie kaltgeformte Stahlpfetten funktionieren, wo sie verwendet werden, welche Faktoren bei der Auswahl berücksichtigt werden sollten und wie ordnungsgemäße Herstellungs- und Installationspraktiken die strukturelle Leistung langfristig verbessern können.

Inhaltsverzeichnis

1. Was ist eine kaltgeformte Stahlpfette?
2. Wie funktioniert die Pfettenstruktur?
3. Warum werden kaltgeformte Stahlpfetten häufig verwendet?
4. Wo werden kaltgeformte Stahlpfetten verwendet?
5. Kaltgeformte Stahlpfetten im Vergleich zu herkömmlichen warmgewalzten Abschnitten
6. Wie sollten Sie die richtige Pfette auswählen?
7. Wie wird kaltgeformte Stahlpfette hergestellt?
8. Was ist bei der Installation zu beachten?
9. Welche Qualitätsfaktoren sind am wichtigsten?
10. Wie kann die Lebensdauer verbessert werden?
11. Warum Energet Solar wählen?
12. Häufig gestellte Fragen
13. Abschluss

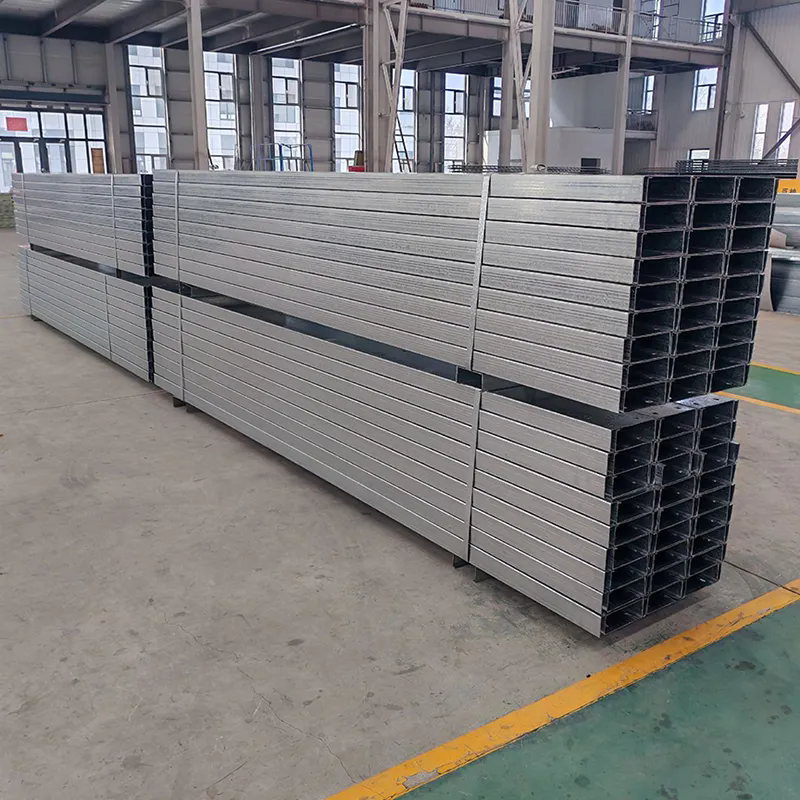

1. Was ist eine kaltgeformte Stahlpfette?

Kaltgeformte Stahlpfetten sind Baustahlelemente, die durch Formen von Stahlbändern oder -blechen in eine bestimmte Querschnittsform bei Raumtemperatur hergestellt werden. Im Gegensatz zu herkömmlichen warmgewalzten Profilen muss das Material vor dem Umformprozess nicht auf eine hohe Temperatur erhitzt werden. Stattdessen wird der Stahl durch kontinuierliches Rollformen schrittweise in das erforderliche Profil gebogen.

Die häufigsten Profile sindC-förmige und Z-förmige Pfetten. Ihre Geometrie ist so konzipiert, dass sie ein effizientes Gleichgewicht zwischen struktureller Festigkeit, Materialverbrauch, Gewicht und Installationskomfort bietet.

Bei Solarmontageanwendungen fungieren Pfetten normalerweise als sekundäre Strukturelemente. Sie können primäre Stützelemente mit Photovoltaik-Montagekomponenten verbinden und gleichzeitig Lasten von Solarmodulen, Schienen, Halterungen, Schnee, Wind und anderen Umweltkräften auf das Hauptstruktursystem verteilen.

Die Leistung einer Pfette hängt von weit mehr als ihren Nennmaßen ab. Materialqualität, Dicke, Querschnittsgeometrie, Spannweite, Verbindungsmethode, Beschichtungssystem, Lochanordnung und Projektlasten beeinflussen alle das endgültige Strukturergebnis.

Aus diesem Grund kann es später zu Problemen führen, wenn man das günstigste Stahlprofil nur nach Preis oder Gewicht kauft. Eine ordnungsgemäß konstruierte Pfette sollte entsprechend den tatsächlichen strukturellen Anforderungen des Projekts ausgewählt werden.

2. Wie funktioniert die Pfettenstruktur?

Die Wirksamkeit einer kaltgeformten Stahlpfette beruht größtenteils auf ihrer Querschnittsgeometrie. Anstatt ein flaches Stahlband mit begrenzter Biegefestigkeit zu verwenden, wird der Stahl zu einem tieferen Strukturprofil geformt.

Durch die erhöhte Profiltiefe kann die Biegefestigkeit um die entsprechende Strukturachse verbessert werden, ohne dass eine verhältnismäßig große Materialzunahme erforderlich ist. Je nach Design können Lippen, Flansche, Stege und Versteifungsmerkmale zusammenarbeiten, um die Abschnittseffizienz zu verbessern.

In einer typischen Solarstruktur kann der Lastpfad wie folgt verstanden werden:

• Solarmodule unterliegen Umwelt- und Betriebsbelastungen.
• Montageschienen oder tragende Bauteile übertragen diese Lasten auf sekundäre Strukturbauteile.
• Kaltgeformte Stahlpfetten verteilen die Lasten entlang des Strukturrahmens.
• Hauptträger und Stützen übertragen die Lasten auf das Fundament oder die Tragkonstruktion.

Dies bedeutet, dass die Pfette kein isoliertes Bauteil ist. Seine Abmessungen und Verbindungsdetails müssen mit dem Rest der Struktur harmonieren.

Bei großen Photovoltaikanlagen ist eine einheitliche Lochposition besonders wichtig. Durch präzises Stanzen können Bolzen, Halterungen und andere Komponenten korrekt ausgerichtet werden, wodurch unnötige Anpassungen während der Montage vermieden werden.

3. Warum werden kaltgeformte Stahlpfetten häufig verwendet?

Bei modernen Bauprojekten geht es zunehmend um strukturelle Effizienz, Installationsgeschwindigkeit, Materialausnutzung und langfristige Haltbarkeit. Kaltgeformte Stahlpfetten können mehrere dieser Anforderungen gleichzeitig erfüllen.

• Effiziente Strukturgeometrie:Geformte Profile können eine nützliche Biegeleistung bieten, ohne auf übermäßig schwere Stahlprofile angewiesen zu sein.
• Genaue Maße:Durch kontinuierliches Profilieren kann eine konsistente Querschnittsgeometrie über große Produktionschargen hinweg erzeugt werden.
• Flexible Anpassung:Länge, Dicke, Profilabmessungen und Lochbilder können an die Projektanforderungen angepasst werden.
• Installationseffizienz:Werksgefertigte Löcher und standardisierte Abmessungen können die Montage vor Ort vereinfachen.
• Gute Materialausnutzung:Das Querschnittsprofil kann für die vorgesehene strukturelle Anwendung optimiert werden.
• Korrosionsschutz:Verzinkte und fortschrittliche metallische Beschichtungssysteme können die Widerstandsfähigkeit gegenüber Umwelteinflüssen verbessern.
• Breites Anwendungsspektrum:Das gleiche allgemeine Pfettenkonzept kann in Photovoltaikanlagen, Carports, Industriegebäuden und anderen Stahlkonstruktionen verwendet werden.

Diese Vorteile werden besonders wertvoll, wenn ein Projekt Hunderte oder Tausende sich wiederholender Strukturkomponenten enthält. Kleine Unstimmigkeiten bei den Maßen oder Installationsschwierigkeiten können erheblich werden, wenn sie sich über einen großen Standort hinweg vervielfachen.

4. Wo werden kaltgeformte Stahlpfetten verwendet?

Kaltgeformte Pfetten eignen sich für zahlreiche strukturelle Anwendungen, bei denen eine effiziente sekundäre Unterstützung erforderlich ist. Besonders sichtbar ist ihr Einsatz im Photovoltaikbau.

Bei Solaranwendungen verdienen die Umgebungsbedingungen besondere Aufmerksamkeit. Projekte in Küstenregionen, Gebieten mit hoher Luftfeuchtigkeit oder Standorten, die aggressiven atmosphärischen Bedingungen ausgesetzt sind, erfordern möglicherweise einen verbesserten Oberflächenschutz im Vergleich zu Projekten in trockenen Binnenumgebungen.

5. Kaltgeformte Stahlpfetten im Vergleich zu herkömmlichen warmgewalzten Abschnitten

Kaltgeformte und warmgewalzte Stahlteile sind nicht in jeder Strukturanwendung ein direkter Ersatz. Die richtige Wahl hängt vom Lastfall, der Spannweite, der Geometrie, den Designstandards und der Projektökonomie ab.

Der wichtige Punkt ist, dass keine der beiden Herstellungsmethoden automatisch für jedes Projekt überlegen ist. Bauingenieure sollten vor der Auswahl eines Abschnitts den gesamten Lastpfad und die geltenden Designanforderungen bewerten.

6. Wie sollten Sie die richtige Pfette auswählen?

Die Auswahl einer kaltgeformten Stahlpfette sollte mit den technischen Anforderungen beginnen und nicht einfach nur ein beliebtes Profil auswählen. Mehrere Parameter müssen gemeinsam ausgewertet werden.

1. Bestimmen Sie die Bemessungslasten

Wind, Schnee, Gerätelasten, Eigenlasten und andere wirkende Kräfte sollten berücksichtigt werden. Solarprojekte in Regionen mit starkem Wind oder starkem Schneefall können deutlich andere bauliche Anforderungen erfordern als Projekte in milden Klimazonen.

2. Bestätigen Sie die Spanne und den Abstand

Der Abstand zwischen den Stützen hat direkten Einfluss auf das Biegeverhalten und die Durchbiegung. Ein Profil, das bei einer kurzen Spannweite eine ausreichende Leistung erbringt, ist möglicherweise nicht für eine längere, nicht unterstützte Distanz geeignet.

3. Wählen Sie die Materialqualität aus

Gängige Baustahlsorten können Q235B, Q355B, S235JR und S355JR sein, während verzinkte Baustahlsorten wie S250GD, S350GD oder S420GD je nach Anwendung und geltenden Normen in Betracht gezogen werden können.

4. Wählen Sie eine geeignete Dicke

Die Dicke beeinflusst die strukturelle Kapazität, das Gewicht, die Herstellungsanforderungen und die Kosten. Eine Erhöhung der Dicke ist nicht immer die wirtschaftlichste Lösung, wenn die Profilgeometrie effektiver optimiert werden kann.

5. Bewerten Sie die Korrosionsexposition

Verzinkter Stahl und ZAM-Beschichtungen können einen verbesserten Oberflächenschutz bieten. Die geeignete Beschichtung sollte entsprechend der atmosphärischen Belastung, der erwarteten Lebensdauer, der Wartungsstrategie und den Projektanforderungen ausgewählt werden.

6. Überprüfen Sie die Verbindungsanforderungen

Schraubenlöcher, Schlitzabmessungen, Lochabstände, Randabstände und Verbindungshardware sollten mit dem Montagesystem kompatibel sein. Werkseitiges Stanzen kann nützlich sein, wenn das Projekt standardisierte Verbindungslayouts verwendet.

7. Wie wird kaltgeformte Stahlpfette hergestellt?

Eine zuverlässige Pfette beginnt mit kontrolliertem Rohmaterial und einem stabilen Herstellungsprozess. Obwohl die genauen Produktionsverfahren je nach Hersteller variieren, umfasst der allgemeine Prozess mehrere wichtige Phasen.

1. Rohstoffaufbereitung:Stahlcoils oder -bänder werden auf Qualität, Abmessungen, Oberflächenzustand und mechanische Anforderungen überprüft.
2. Rollformen:Das Band durchläuft eine Reihe von Formstationen, die nach und nach das erforderliche C- oder Z-Profil erzeugen.
3. Präzisionsstanzen:Anschlusslöcher können nach den vorgegebenen Zeichnungen und Einbaumustern hergestellt werden.
4. Schneiden:Das Endlosprofil wird auf die benötigten Längen zugeschnitten.
5. Maßkontrolle:Wichtige Abmessungen, Lochpositionen, Geradheit und Oberflächenzustand werden überprüft.
6. Oberflächenschutz:Je nach gewähltem Werkstoff und Herstellungsweg werden korrosionsbeständige Beschichtungssysteme aufgebracht oder als Bestandteil des Stahlwerkstoffs mitgeliefert.
7. Verpackung:Fertige Pfetten werden gebündelt und für Transport und Handhabung geschützt.

Automatisierung ist besonders nützlich für großvolumige PV-Projekte, da sie dabei hilft, die Wiederholbarkeit aufrechtzuerhalten. Wenn für ein Projekt Tausende ähnlicher Teile erforderlich sind, können stabile Produktionstoleranzen einen erheblichen Einfluss auf die Installationseffizienz haben.

8. Was ist bei der Installation zu beachten?

Selbst eine hochwertige Pfette kann bei falscher Montage schlechtere Leistungen erbringen. Bauteams sollten genehmigte Zeichnungen und die Anforderungen des Statikers befolgen, anstatt unkontrollierte Änderungen vor Ort vorzunehmen.

• Vermeiden Sie unnötiges Schneiden:Das Schneiden von Bauteilen auf der Baustelle kann ihre geplante Geometrie verändern und die Leistung beeinträchtigen.
• Vermeiden Sie unbefugtes Bohren:Zusätzliche Löcher können die effektiven Abschnittseigenschaften beeinträchtigen und das Verbindungsdesign beeinträchtigen.
• Achten Sie auf den richtigen Abstand:Der Pfettenabstand sollte der genehmigten Baukonstruktion entsprechen.
• Verwenden Sie kompatible Befestigungselemente:Befestigungsmittel sollten für die Baumaterialien und Umgebungsbedingungen geeignet sein.
• Oberfläche schützen:Kratzer und Schlagschäden an Schutzbeschichtungen sollten fachgerecht repariert werden.
• Wasseransammlung kontrollieren:Bei der Konstruktionsdetaillierung sollten Bedingungen vermieden werden, die dazu führen, dass Wasser um Stahlbauteile herum zurückbleibt.
• Ausrichtung überprüfen:Vor dem endgültigen Festziehen der Verbindungen sollten Geradheit und Positionierung überprüft werden.

Bei Photovoltaikanlagen ist die Installationsqualität besonders wichtig, da das Tragwerk über viele Jahre Wind, Regen, Temperaturschwankungen und Sonneneinstrahlung ausgesetzt sein kann.

9. Welche Qualitätsfaktoren sind am wichtigsten?

Beim Kauf von kaltgeformten Stahlpfetten sollten Käufer das Gesamtprodukt bewerten und sich nicht nur auf den Stückpreis konzentrieren.

10. Wie kann die Lebensdauer verbessert werden?

Die richtige Materialauswahl ist nur der Anfang einer langfristigen Leistung. Auch das Struktursystem sollte regelmäßig überprüft werden, insbesondere in rauen Umgebungen.

Bei Küstenprojekten und Projekten mit hoher Luftfeuchtigkeit sollte auf den Zustand der Beschichtung, Verbindungspunkte, Schnittkanten, angesammelte Feuchtigkeit und Bereiche geachtet werden, in denen unterschiedliche Metalle in Kontakt kommen können.

Wartungsteams sollten auf Folgendes achten:

• Sichtbare Korrosion oder Verschlechterung der Beschichtung.
• Kratzer oder mechanische Beschädigungen der Schutzoberflächen.
• Lockere oder beschädigte Befestigungselemente.
• Unerwartete Verformung oder lokales Knicken.
• Wasseransammlung um strukturelle Verbindungen herum.
• Änderungen in der Ausrichtung oder Strukturgeometrie.

Eine frühzeitige Inspektion kann kleinere Probleme erkennen, bevor sie sich zu kostspieligen Struktur- oder Wartungsproblemen entwickeln. Das Inspektionsintervall sollte die Projektumgebung, den Expositionsgrad, die Designanforderungen und den Wartungsplan widerspiegeln.

11. Warum Energet Solar wählen?

Energet Solarbietet kaltgeformte Stahlpfettenlösungen für Photovoltaik-Montagesysteme und Stahlkonstruktionen, einschließlich C-förmiger und Z-förmiger Profile. Die Produktpalette unterstützt sowohl Standardanforderungen als auch projektspezifische Konfigurationen.

Verfügbare Spezifikationen können über Parameter wie Länge, Breite, Höhe, Dicke, Materialqualität, Beschichtung und Stanzanordnung angepasst werden. Diese Flexibilität ist nützlich für EPC-Auftragnehmer, Hersteller von Solarmontagesystemen, Händler und Projektentwickler, die Strukturelemente benötigen, die zu ihrem bestehenden Systemdesign passen.

Typische Produktabmessungen können entsprechend den Projektanforderungen konfiguriert werden, wobei repräsentative Optionen Längen von etwa 1.000 bis 6.000 mm, Breiten von etwa 40 bis 80 mm, Höhen von etwa 50 bis 220 mm und Dicken von etwa 1,8 bis 3,0 mm abdecken. Endgültige Spezifikationen sollten immer anhand technischer Berechnungen und Projektzeichnungen bestätigt werden.

Energet Solar legt außerdem Wert auf Fertigungskonsistenz durch Prozesse wie Rollformen, automatisiertes Stanzen, Präzisionsschneiden, Maßprüfung und Qualitätskontrolle. Für kundenspezifische Projekte kann die Produktion nach technischen Zeichnungen und vorgegebenen Anschlussanforderungen koordiniert werden.

Bei internationalen Solarprojekten kann diese Art der Fertigungsflexibilität dazu beitragen, die Notwendigkeit von Modifikationen vor Ort zu reduzieren und die Komponentenintegration vorhersehbarer zu machen.

12. Häufig gestellte Fragen

F1: Was ist der Hauptzweck einer kaltgeformten Stahlpfette?

Eine kaltgeformte Stahlpfette wird im Allgemeinen als sekundäres Strukturelement verwendet, um Lasten innerhalb von Stahlkonstruktionen zu tragen und zu verteilen. In Photovoltaikanlagen kann es primäre Strukturelemente mit Solarmontagekomponenten verbinden und zur Unterstützung des Modulfelds beitragen.

F2: Sind C-Pfetten und Z-Pfetten austauschbar?

Nicht unbedingt. Ihre Querschnittsgeometrie und Anschlusseigenschaften unterscheiden sich, daher sollte das passende Profil entsprechend der Baukonstruktion, der Spannweite, den Belastungsbedingungen und der Anschlussanordnung ausgewählt werden.

F3: Können kaltgeformte Stahlpfetten individuell angepasst werden?

Ja. Abhängig von den Produktionskapazitäten des Herstellers können Abmessungen, Längen, Dicken, Lochmuster und andere Spezifikationen gemäß technischen Zeichnungen und Projektanforderungen angepasst werden.

F4: Sind kaltgeformte Stahlpfetten für Solarkraftwerke geeignet?

Ja. Sie sind weit verbreitet für bodenmontierte Photovoltaikanlagen, Solardachkonstruktionen, Solar-Carports und andere PV-Unterstützungsanwendungen, wenn der Abschnitt ordnungsgemäß für die Lasten und Umgebungsbedingungen des Projekts ausgelegt ist.

F5: Welche Beschichtung ist für Außenanwendungen geeignet?

Für Stahlanwendungen im Außenbereich werden häufig feuerverzinkte und fortschrittliche Zink-Aluminium-Magnesium-Beschichtungssysteme in Betracht gezogen. Die geeignete Option hängt von der Umweltbelastung, der erforderlichen Lebensdauer, den Projektspezifikationen und den geltenden Standards ab.

F6: Kann die Pfette während der Installation gebohrt oder geschnitten werden?

Ungeplante Feldänderungen sollten grundsätzlich vermieden werden. Schneiden oder Bohren können die Eigenschaften des entworfenen Abschnitts verändern und den Korrosionsschutz beeinträchtigen. Bei allen Änderungen sollten die genehmigten technischen Anweisungen befolgt werden.

F7: Welche Informationen sollte ich bei der Angebotsanfrage angeben?

Zu den nützlichen Informationen gehören das erforderliche Profil, Abmessungen, Dicke, Stahlsorte, Beschichtungsspezifikation, Länge, Lochmuster, Menge, Anwendung, Projektstandort und verfügbare technische Zeichnungen. Durch die Bereitstellung vollständiger Informationen kann der Lieferant eine geeignetere Konfiguration empfehlen.

F8: Wie kann ich Installationsprobleme bei Pfetten reduzieren?

Verwenden Sie genaue Zeichnungen, einheitliche Abmessungen, richtig positionierte Werkslöcher, kompatible Befestigungselemente und klar definierte Installationsverfahren. Durch die Bestätigung der Verbindungsdetails vor der Produktion können viele Probleme vor Ort vermieden werden.

13. Fazit

Kaltgeformte Stahlpfetten sind zu einer wichtigen strukturellen Lösung für moderne Solarmontagesysteme und leichte Stahlkonstruktionen geworden, da sie effiziente Querschnittsgeometrie, Maßhaltigkeit, Anpassungsflexibilität und praktische Installationsvorteile kombinieren.

Bei der Auswahl der richtigen Pfette kommt es jedoch nicht nur auf die Wahl eines C- oder Z-Profils an. Projektlasten, Spannweiten, Abstände, Materialqualität, Dicke, Korrosionsumgebung, Verbindungsdesign, Fertigungstoleranzen und Installationsbedingungen müssen alle gemeinsam berücksichtigt werden.

Bei großen Photovoltaikprojekten werden diese Details noch wichtiger, da möglicherweise Tausende von Strukturkomponenten unter langfristiger Umwelteinwirkung zusammenarbeiten müssen. Ein gut konzipiertes und ordnungsgemäß hergestelltes Pfettensystem kann dazu beitragen, die strukturelle Zuverlässigkeit zu verbessern und gleichzeitig unnötigen Materialverbrauch und Installationsschwierigkeiten zu reduzieren.

Mit maßgeschneiderter kaltgeformter Stahlpfettenfertigung, technischem Support und Produktionskapazitäten für Solarmontageanwendungen,Energet Solarkann Kunden bei der Entwicklung praktischer struktureller Lösungen basierend auf ihren Projektanforderungen unterstützen. Wenn Sie ein Solarmontagesystem, ein Stahlrahmenprojekt oder eine individuelle Strukturanwendung planen,Kontaktieren Sie unsBesprechen Sie noch heute Ihre Zeichnungen, Spezifikationen, Beschichtungsanforderungen, Mengen und Lieferanforderungen.
