Welche Arten von Solarbodenbefestigungen werden in Solarprojekten verwendet?

Auf einem riesigen Solarpark, der sich über Hunderte Hektar erstreckt, sind Tausende von Solarmodulen auf Stahlkonstruktionen montiert, die jahrzehntelangen Wind-, Regen- und Temperaturschwankungen standhalten müssen. Die Integrität dieses gesamten Systems hängt von einer Komponente ab, die oft übersehen wird – dem Ground Solar Fastener. Diese kleinen, aber wichtigen Komponenten übertragen strukturelle Lasten von den Solarmodulen auf das Montagesystem und schließlich auf den Boden. Das Versagen einer einzigen Befestigungsvorrichtung kann zu einem Kaskadeneffekt führen: ein loses Panel, ein beschädigtes Modul oder im schlimmsten Fall ein katastrophaler Struktureinsturz, der Leben gefährdet und die Stromerzeugung unterbricht. In der Solarindustrie sind Ausfälle von Verbindungselementen keine Seltenheit. Sie sind eine anhaltende Ursache für Garantieansprüche und kostspielige Reparaturen vor Ort. Mit der richtigen Auswahl, Materialauswahl und Qualitätssicherung sind sie jedoch vollständig vermeidbar.

Also, welche Arten vonErdungssolarbefestigungenwerden häufig in Solarprojekten verwendet, und wie wählen Ingenieure die richtigen aus? Die Antwort besteht darin, eine Reihe von Produkten zu verstehen, die für bestimmte Anwendungen entwickelt wurden. Dazu gehören Fundamentanker wie Erdungsschrauben und Betonankerbolzen, Strukturverbinder wie T-Bolzen, U-Bolzen und Sechskantschrauben sowie spezielle Befestigungselemente wie selbstschneidende Schrauben und Nieten. Jeder Typ verfügt über einzigartige Designparameter, einschließlich mechanischer Festigkeit, Korrosionsbeständigkeit und einfacher Installation. Dieser Artikel bietet eine umfassende Aufschlüsselung der wichtigsten Kategorien von Bodenbefestigungen für Solaranlagen, erörtert wichtige Faktoren bei der Materialauswahl und untersucht die technischen Spezifikationen und Qualitätsstandards, die Hochleistungsbefestigungen für die anspruchsvolle Umgebung eines Solarkraftwerks definieren.

Inhaltsverzeichnis

• 1. Was sind Erdungssolarbefestigungen und ihre wichtigsten Spezifikationen?
  • 1.1 Definition und Klassifizierung von Solarbodenbefestigungen
  • 1.2 Wichtige technische Spezifikationen
• 2. Wie wirkt sich die Materialauswahl auf die Leistung von Boden-Solarbefestigungen aus?
• 3. Was sind die wichtigsten Arten von Bodenbefestigungen für Solaranlagen, die in Projekten verwendet werden?
• 4. Welche Qualitätsstandards und Tests gewährleisten die Zuverlässigkeit von Bodensolarbefestigungen?
• 5. Wie wählen Sie die richtigen Bodenbefestigungen für Ihr Projekt aus?
• 6. Wie verbessern professionelle Solarbodenbefestigungen den Projekt-ROI?
• 7. Häufig gestellte Fragen (FAQ)
• 8. Über Energet Solar-Lösung
• 9. Fazit

1. Was sind Erdungssolarbefestigungen und ihre wichtigsten Spezifikationen?

1.1 Definition und Klassifizierung von Solarbodenbefestigungen

Ein Boden-Solarbefestigungselement ist eine mechanische Komponente, mit der Solarmontagestrukturen sicher am Bodenfundament befestigt und verschiedene Strukturelemente innerhalb einer Solaranlage verbunden werden. Diese Befestigungselemente übertragen Wind-, Schnee- und seismische Lasten von den Modulen über das Montagesystem in den Boden und sind somit der kritische Lastpfad in jedem Solarprojekt. Ohne die richtigen Befestigungselemente ist die gesamte strukturelle Integrität eines Solarparks gefährdet.Erdungssolarbefestigungenwerden typischerweise nach ihrer Funktion innerhalb des Systems klassifiziert: Fundamentanker (die die Struktur am Boden befestigen), Strukturverbinder (die verschiedene Montagekomponenten verbinden) und Modulklemmen (die die Solarmodule an der Struktur befestigen). Jede Klassifizierung hat ihre eigenen Designanforderungen und Installationsmethoden.

Aus gestalterischer Sicht müssen Bodenbefestigungen für Solaranlagen anhand von drei Hauptkriterien bewertet werden: mechanische Festigkeit (die Fähigkeit, Zug-, Scher- und Druckbelastungen standzuhalten), Korrosionsbeständigkeit (die Fähigkeit, Umwelteinflüssen während der mehr als 25-jährigen Lebensdauer des Projekts standzuhalten) und einfache Installation (die Fähigkeit, mit minimalem Spezialwerkzeug schnell und konsistent installiert zu werden). Diese Kriterien sind nicht unabhängig; Ein Befestigungselement mit ausgezeichneter mechanischer Festigkeit, aber schlechter Korrosionsbeständigkeit wird in einer Küstenumgebung vorzeitig versagen, während ein Befestigungselement, das korrosionsbeständig, aber schwierig zu installieren ist, die Projektkosten in die Höhe treibt. DeshalbEnerget Solar-Lösung– ein führender Hersteller von PV-Montagen – hat ein umfassendes Sortiment an Bodenbefestigungen für Solaranlagen entwickelt, die alle drei Kriterien gleichzeitig erfüllen. Unsere Befestigungselemente sind so konzipiert, dass sie den spezifischen Anforderungen von Freiflächen-Solarprojekten gerecht werden, von kleinen kommerziellen Anlagen bis hin zu großen landwirtschaftlichen Betrieben im Versorgungsmaßstab mit einer Fläche von Tausenden Hektar.

1.2 Wichtige technische Spezifikationen

Um eine Erdungs-Solarbefestigung richtig zu spezifizieren, müssen Ingenieure seine wichtigsten technischen Parameter verstehen. Diese Spezifikationen definieren die Leistung des Verbindungselements und bestimmen seine Eignung für die Entwurfslasten und Umgebungsbedingungen des Projekts. Die folgende Tabelle bietet einen detaillierten Überblick über die kritischen Spezifikationen für die am häufigsten in Solarprojekten verwendeten Bodensolarbefestigungstypen, basierend auf den umfangreichen Test- und Felddaten unseres Werks.

Die obige Tabelle zeigt, dass jeder Bodensolarbefestigungstyp über einzigartige Spezifikationen verfügt. Fundamentanker beispielsweise müssen eine hohe Zug- und Streckgrenze aufweisen, um den Auszugskräften aus dem Boden standzuhalten. Sie sind in der Regel feuerverzinkt und mit einer dicken Beschichtung zum Schutz vor Bodenkorrosion versehen. Konstruktionsschrauben müssen eine hohe Festigkeit aufweisen (Klasse 8,8 oder 10,9) und werden häufig mit Zink-Aluminium-Magnesium (ZAM) beschichtet, um die Korrosionsbeständigkeit zu erhöhen. Modulklemmschrauben bestehen in der Regel aus Edelstahl, da sie direkt der Umgebung ausgesetzt sind und für die Plattenbefestigung von entscheidender Bedeutung sind. Das Verständnis dieser Spezifikationen ermöglicht es Ingenieuren, für jede Anwendung innerhalb eines Solarprojekts das geeignete Solar-Bodenbefestigungselement auszuwählen und so Sicherheit, Zuverlässigkeit und Langlebigkeit zu gewährleisten.

2. Wie wirkt sich die Materialauswahl auf die Leistung von Boden-Solarbefestigungen aus?

Die Materialauswahl eines Ground Solar Fasteners ist eine der wichtigsten Entscheidungen bei der Gestaltung von Solarprojekten. Das Material des Verbindungselements bestimmt seine Festigkeit, Korrosionsbeständigkeit und langfristige Zuverlässigkeit. Drei Hauptmaterialkategorien dominieren die Solarindustrie: Kohlenstoffstahl mit Schutzbeschichtungen, Edelstahl und mit Zink-Aluminium-Magnesium (ZAM) beschichteter Stahl. Jedes Material hat unterschiedliche Vorteile und Einschränkungen, und die Auswahl muss auf die spezifischen Umgebungsbedingungen des Projekts abgestimmt sein.

Betrachten Sie den Fall eines 150-MW-Solarparks, der in einer Küstenregion Chiles gebaut wurde. Die Projektspezifikationen erforderten feuerverzinkte Standardbefestigungen. Aufgrund der Kombination aus hoher Luftfeuchtigkeit, Salznebel und Temperaturzyklen zeigten die verzinkten Verbindungselemente jedoch innerhalb von zwei Betriebsjahren Anzeichen von Korrosion. Der daraus resultierende Austausch der Befestigungselemente führte zu erheblichen Wartungskosten und einer verringerten Energieerzeugung während der Reparaturzeit. Dieser Fehler war nicht auf einen Konstruktionsfehler der Befestigungselemente selbst zurückzuführen, sondern auf eine Fehlanpassung der Materialauswahl an die Umgebungsbedingungen. Dem Projekt wäre die Verwendung von Edelstahl (Güteklasse 316) oder hochleistungsfähigen ZAM-beschichteten Verbindungselementen besser gedient gewesen.

Die drei wichtigsten Materialoptionen fürErdungssolarbefestigungenSind:

Kohlenstoffstahl mit feuerverzinkter Beschichtung.Aufgrund seines ausgewogenen Preis-Leistungs-Verhältnisses ist dies das am häufigsten verwendete Material. Die feuerverzinkte Beschichtung bildet eine Sperrschicht, die den Stahl vor Korrosion schützt. Allerdings muss die Beschichtungsdicke ausreichend sein (typischerweise ≥ 85 µm für aggressive Umgebungen) und die Beschichtung muss frei von Fehlern sein. Der Vorteil liegt in der Kosteneffizienz; Die Einschränkung besteht darin, dass die Beschichtung während der Installation anfällig für Beschädigungen ist und ihre Leistung mit der Zeit nachlässt.

Edelstahl (304 und 316).Edelstahl enthält Chrom, das eine passive Oxidschicht bildet, die ohne separate Beschichtung eine hervorragende Korrosionsbeständigkeit bietet. Edelstahl der Güteklasse 316, der Molybdän enthält, ist besonders effektiv in Meeres- und Küstenumgebungen. Der Vorteil ist eine außergewöhnliche Korrosionsbeständigkeit und ein geringer Wartungsaufwand; Die Einschränkung liegt in den deutlich höheren Materialkosten und der Gefahr von Spaltkorrosion in Gewindeverbindungen.

Mit Zink-Aluminium-Magnesium (ZAM) beschichteter Stahl.Dies ist ein aufstrebendes Material, das im Vergleich zu feuerverzinktem Stahl eine überlegene Korrosionsbeständigkeit bietet. Die ZAM-Beschichtung ist dünner (typischerweise 5–7 µm) als eine verzinkte Beschichtung, bietet jedoch selbstheilende Eigenschaften an Schnittkanten, was einen erheblichen Vorteil darstellt. Der Vorteil ist geringeres Gewicht und erhöhte Korrosionsbeständigkeit; Die Einschränkung sind die höheren Kosten im Vergleich zu standardmäßig verzinkten Produkten.

Energet Solar-Lösungbietet Ground Solar Fasteners in allen drei Materialtypen an, mit spezifischen Empfehlungen basierend auf der Projektumgebung. Für Projekte in Küstenregionen oder Regionen mit hoher Luftfeuchtigkeit empfehlen wir Edelstahl der Güteklasse 316 oder ZAM-beschichteten Stahl. Für Projekte im Landesinneren mit geringerem Korrosionsrisiko ist feuerverzinkter Kohlenstoffstahl die kostengünstigste Option. Unser Werk verfügt über detaillierte Materialspezifikationen und kann Sie bei der optimalen Auswahl für Ihre spezifische Anwendung beraten.

3. Was sind die wichtigsten Arten von Bodenbefestigungen für Solaranlagen, die in Projekten verwendet werden?

Erdungssolarbefestigungenkönnen basierend auf ihrer Funktion innerhalb des Solarmontagesystems in drei Hauptfamilien eingeteilt werden: Fundamentanker, Strukturverbinder und Befestigungselemente für die Modulbefestigung. Jede Familie enthält mehrere spezifische Typen und die Auswahl hängt vom Design der Montagestruktur, den Standortbedingungen und den Projektanforderungen ab. Für eine ordnungsgemäße Spezifikation und Installation ist es wichtig, die Unterschiede zwischen diesen Typen zu verstehen.

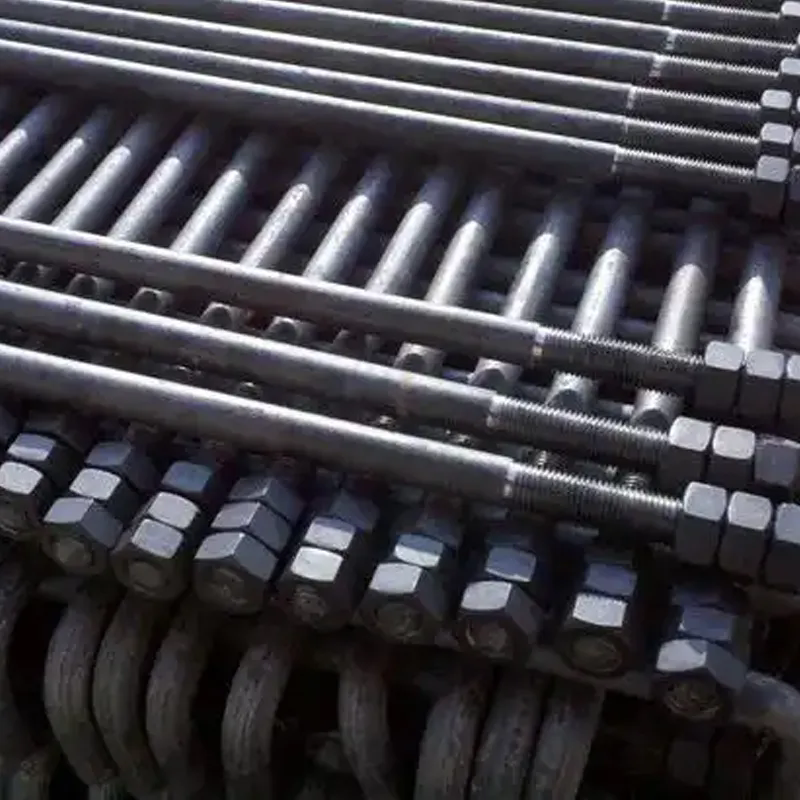

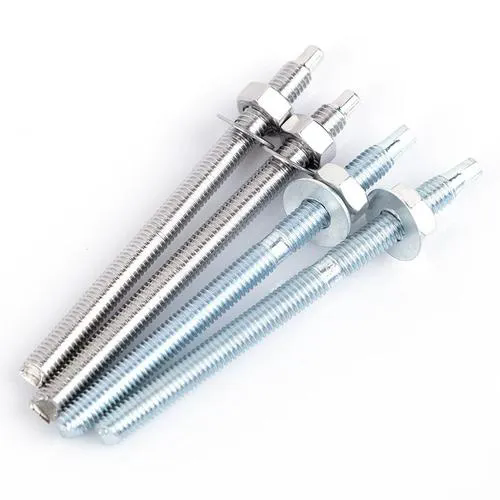

Fundamentanker:Diese Boden-Solarbefestigungen sichern die Montagestruktur am Boden. Die gebräuchlichsten Arten sind Erdschrauben (Spiralpfähle), Betonankerbolzen (für Betonfundamente) und Rammpfähle mit Schraubverbindungen. Erdungsschrauben erfreuen sich besonders großer Beliebtheit bei Projekten im Versorgungsmaßstab, da sie schnell installiert werden können und keine Aushärtezeit des Betons erfordern. Sie werden mit Spezialgeräten in den Boden gerammt und bieten einen hervorragenden Herausziehwiderstand. Betonankerbolzen werden verwendet, wenn ein Betonfundament gegossen wird; Sie werden in den Beton eingebettet und stellen eine Schraubverbindung für die Montagekonstruktion dar.

Strukturelle Anschlüsse:Diese Ground Solar-Befestigungselemente werden verwendet, um die verschiedenen Stahlkomponenten der Montagestruktur zu verbinden – wie Säulen, Balken, Pfetten und Diagonalstreben. Die primären Verbindungstypen sind Sechskantschrauben, T-Bolzen, U-Bolzen und selbstschneidende Schrauben. Am gebräuchlichsten sind Sechskantschrauben, die zusammen mit Muttern und Unterlegscheiben zur Herstellung von Schraubverbindungen verwendet werden. T-Bolzen sind für die Verwendung mit Schlitzschienen konzipiert und ermöglichen eine Anpassung des Verbindungspunkts. U-Bolzen werden zur Befestigung von Rohren oder runden Abschnitten auf ebenen Flächen verwendet. Selbstschneidende Schrauben werden für dünnwandige Verbindungen verwendet, bei denen Bohren und Gewindeschneiden in einem Arbeitsgang durchgeführt werden können.

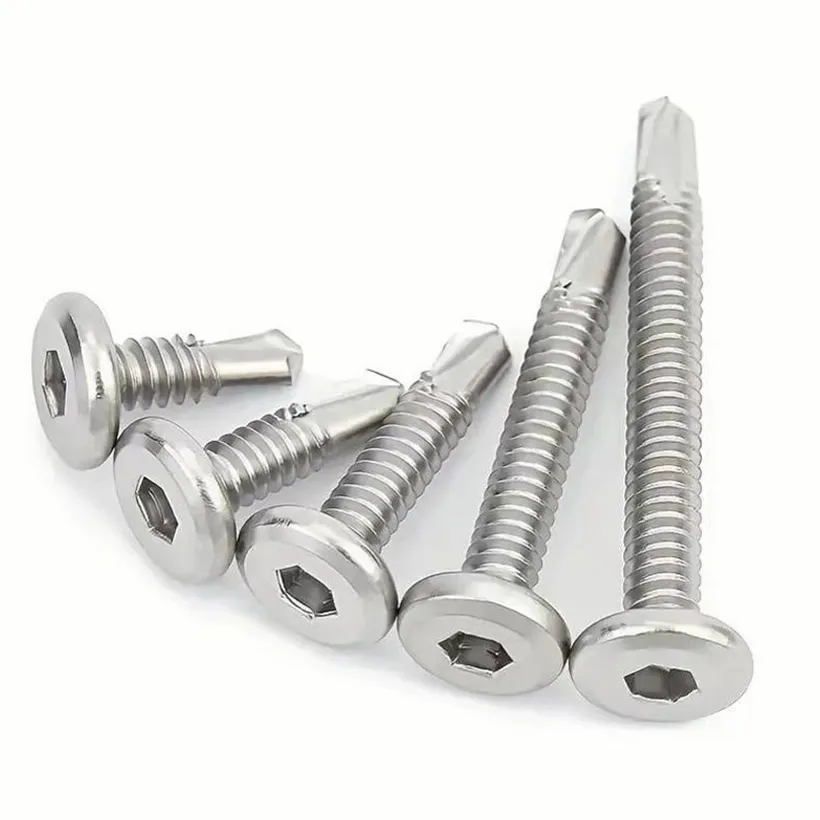

Befestigungselemente für die Modulbefestigung:Diese Solarbodenbefestigungen befestigen die Solarmodule an den Montageschienen. Die gebräuchlichsten Arten sind Klemmschrauben, Schlossschrauben und Nieten. Klemmbolzen werden bei Modulklemmen verwendet, um den Paneelrahmen an der Schiene zu befestigen. Schlossschrauben haben einen Vierkanthals, der ein Verdrehen während der Installation verhindert, was sie ideal für Anwendungen macht, bei denen der Zugang begrenzt ist. Nieten werden für dauerhafte, manipulationssichere Verbindungen verwendet, bei denen eine Demontage nicht zu erwarten ist.

Die folgende Tabelle bietet eine Zusammenfassung der wichtigsten Typen von Boden-Solarbefestigungen und ihrer Hauptanwendungen.

Unser Werk, Energet Solar Solution, stellt eine breite Palette von Solar-Bodenbefestigungen her, um unterschiedliche Projektanforderungen zu erfüllen. Wir verstehen, dass jedes Projekt einzigartig ist, und bieten maßgeschneiderte Lösungen – einschließlich spezieller Gewindedesigns, kundenspezifischer Beschichtungen und nicht standardmäßiger Abmessungen – an, um den spezifischen Anforderungen unserer Kunden gerecht zu werden. Unser Ingenieurteam kann Sie bei der Auswahl des geeigneten Befestigungstyps und der geeigneten Spezifikation für jede Solarmontageanwendung unterstützen und so sicherstellen, dass die Befestigungselemente nicht nur zuverlässig funktionieren, sondern auch zu einer effizienten Installation und langfristigen Systemintegrität beitragen.

4. Welche Qualitätsstandards und Tests gewährleisten die Zuverlässigkeit von Bodensolarbefestigungen?

Die Zuverlässigkeit eines Ground Solar Fasteners hängt nicht nur von seinem Material und Design ab; Sie wird auch durch die Fertigungsqualität und die strengen Tests bestimmt, die es vor dem Erreichen des Projektstandorts durchläuft. Internationale und nationale Standards bilden einen Rahmen zur Sicherstellung der Qualität von Verbindungselementen. Durch unabhängige Tests wird bestätigt, dass die Verbindungselemente diese Standards erfüllen. Bei einem Solarprojekt mit einer voraussichtlichen Laufzeit von 25 bis 30 Jahren ist die Qualität derErdungssolarbefestigungenist ein entscheidender Faktor für die langfristige Leistung und Sicherheit der Struktur. Ingenieure und Projektmanager müssen darauf vertrauen können, dass die von ihnen spezifizierten Verbindungselemente nicht nur korrekt konstruiert, sondern auch korrekt hergestellt und getestet wurden.

Zu den wichtigsten Normen für Bodensolarbefestigungen gehören: ISO 898-1 (mechanische Eigenschaften von Befestigungselementen aus Kohlenstoffstahl und legiertem Stahl), ISO 898-2 (mechanische Eigenschaften von Muttern), ISO 10684 (feuerverzinkte Beschichtungen auf Gewindebefestigungen), ASTM B117 (Salzsprühtest) und EN 1090 (Ausführung von Stahlkonstruktionen). Ein Verbindungselement, das diese Standards erfüllt, weist garantiert bestimmte mechanische Eigenschaften, Maßtoleranzen und Beschichtungseigenschaften auf. Die Einhaltung des Standards ist jedoch die Mindestanforderung; Ein Lieferant hochwertiger Verbindungselemente wird über den Standard hinausgehen, um Zuverlässigkeit zu gewährleisten. BeiEnerget Solar-LösungUnsere Bodensolarbefestigungen werden in Einrichtungen hergestellt, die den Qualitätsmanagementsystemen ISO 9001 entsprechen. Wir führen interne Tests durch, um sicherzustellen, dass jede Charge von Verbindungselementen die festgelegten mechanischen und Korrosionsanforderungen erfüllt, und stellen bei jeder Bestellung Prüfzertifikate zur Verfügung.

Um die Zuverlässigkeit eines Ground Solar Fasteners wirklich zu verstehen, muss man sich die Tests ansehen, die seine Leistung bestätigen. Die kritischsten Tests für Solarbefestigungen sind:

Salzsprühtest (ASTM B117).Bei diesem Test wird das Verbindungselement einer kontinuierlichen Salzsprühumgebung ausgesetzt, wodurch die korrosiven Bedingungen von Küsten- und Meeresumgebungen simuliert werden. Der Test misst, wie viele Stunden es dauert, bis das Befestigungselement Anzeichen von Rotrost oder Weißrost zeigt. Für ein Bodensolarbefestigungselement, das für ein Küstenprojekt vorgesehen ist, ist in der Regel ein Salzsprühtestergebnis von 1.500 Stunden oder mehr erforderlich.

Prüfung der Zug- und Streckgrenze.Bei dieser mechanischen Prüfung wird der Widerstand des Verbindungselements gegenüber Zugkräften gemessen. Das Verbindungselement wird in einer Prüfmaschine bis zum Bruch gedehnt und die maximale Kraft, der es standhält, wird aufgezeichnet. Der Test überprüft, ob die tatsächliche Festigkeit des Verbindungselements mit der angegebenen Klasse übereinstimmt. Dies ist besonders wichtig für Strukturverbinder, die Wind- und Schneelasten standhalten müssen.

Drehmomentprüfung.Dieser Test überprüft den Zusammenhang zwischen dem aufgebrachten Drehmoment und der resultierenden Klemmlast. Bei Solaranlagen ist eine gleichmäßige Klemmkraft unerlässlich, um zu verhindern, dass sich die Befestigungselemente lösen oder zu stark angezogen werden, bis sie versagen. Wir geben Drehmomentempfehlungen für jeden Ground Solar-Befestigungstyp und empfehlen den Auftragnehmern, bei der Installation kalibrierte Drehmomentschlüssel zu verwenden.

Ermüdungsprüfung.Solarmontagekonstruktionen unterliegen dynamischen Belastungen durch Wind und seismische Kräfte. Bei Ermüdungstests wird der Ground Solar Fastener wiederholten Belastungszyklen ausgesetzt, um die Belastungen einer 25-jährigen Lebensdauer zu simulieren. Dieser Test ist besonders wichtig für Verbindungselemente, die in Gebieten verwendet werden, die starkem Wind oder seismischer Aktivität ausgesetzt sind.

Die folgende Tabelle zeigt typische Testanforderungen für verschiedene Qualitäten und Anwendungen von Erdungssolarbefestigungen.

Energet Solar-Lösung stellt mit jeder Lieferung von Boden-Solarbefestigungen vollständige Testberichte zur Verfügung. Unsere Fabrik verfügt über umfassende Testeinrichtungen und ein Qualitätsmanagementsystem, das sicherstellt, dass jede Charge die erforderlichen Spezifikationen erfüllt. Für Kunden, die eine unabhängige Überprüfung der Leistung von Verbindungselementen benötigen, bieten wir auch Prüfdienste von Drittanbietern an. Durch die Auswahl hochwertiger, geprüfter Befestigungselemente können Projektinhaber und Ingenieure Vertrauen in die strukturelle Integrität und Haltbarkeit ihrer Solaranlagen haben.

5. Wie wählen Sie die richtigen Bodenbefestigungen für Ihr Projekt aus?

Das Richtige auswählenErdungssolarbefestigungenDenn ein Solarprojekt ist ein strukturierter Prozess, der die Berücksichtigung mehrerer Faktoren erfordert. Eine schlechte Auswahl kann zu strukturellem Versagen, kostspieligen Nacharbeiten oder vorzeitiger Wartung führen. Ein systematischer Ansatz stellt sicher, dass die Befestigungselemente für die Umgebungsbedingungen, strukturellen Belastungen und Installationsmethoden des Projekts geeignet sind. Wir bei Energet Solar Solution haben einen fünfstufigen Auswahlrahmen entwickelt, mit dem wir unsere Kunden durch diesen Prozess führen.

Schritt 1: Definieren Sie die Umgebungsbedingungen.Der erste und wichtigste Schritt ist die Beurteilung des Korrosionsrisikos. Liegt der Standort in Küstennähe? Ist der Boden korrosiv? Was ist der erwartete Feuchtigkeits- und Temperaturbereich? Die Umgebungsbedingungen bestimmen, ob die Verbindungselemente feuerverzinkt, ZAM-beschichtet oder aus Edelstahl sein müssen. Für Küstenstandorte empfehlen wir dringend Edelstahl der Güteklasse 316 oder ZAM-beschichtete Produkte. Für trockene Standorte im Landesinneren können feuerverzinkte Befestigungselemente ausreichend sein.

Schritt 2: Identifizieren Sie die strukturellen Belastungen.Die Befestigungselemente müssen in der Lage sein, allen aufgebrachten Lasten standzuhalten, einschließlich Eigenlasten (das Gewicht der Paneele und der Struktur), Nutzlasten (Schnee- und Wasseransammlung) und Windlasten (basierend auf der örtlichen Windgeschwindigkeit und der Höhe der Struktur). Die Bemessungslasten müssen von einem Statiker berechnet und die Verbindungselemente entsprechend der erforderlichen Festigkeit ausgewählt werden.

Schritt 3: Berücksichtigen Sie die Installationsmethode.Die Installationszeit und Arbeitskosten machen einen erheblichen Teil des Projektbudgets aus. Einige Bodensolarbefestigungen lassen sich schneller installieren als andere. Selbstschneidende Schrauben sind beispielsweise schneller als durchgebohrte Schrauben, da sie den Gewindeschneidvorgang überflüssig machen. Energet Solar Solution bietet Befestigungselemente mit vorab aufgetragener Anti-Reibungsbeschichtung, um das Installationsdrehmoment zu reduzieren und die Montage zu vereinfachen.

Schritt 4: Bewerten Sie die Wartungsanforderungen.Die langfristige Zuverlässigkeit der Bodensolarbefestigungen ist ein entscheidender Gesichtspunkt. Verbindungselemente aus rostfreiem Stahl erfordern nur minimale Wartung, während verzinkte Verbindungselemente möglicherweise regelmäßige Inspektionen und punktuelle Reparaturen erfordern. Der Projekteigentümer sollte die Anschaffungskosten der Befestigungselemente gegen die erwarteten Wartungskosten über die geplante Lebensdauer von 25 Jahren abwägen.

Schritt 5: Bewerten Sie die Lieferkette und Zertifizierung.Die Verbindungselemente müssen in der erforderlichen Menge und innerhalb des Projektzeitrahmens verfügbar sein. Der Lieferant muss in der Lage sein, die erforderlichen Qualitätszertifikate und Prüfberichte vorzulegen.Energet Solar-Lösungverfügt über einen großen Bestand an Standard-Boden-Solarbefestigungen und kann für dringende Projekte eine beschleunigte Lieferung anbieten.

Die folgende Tabelle bietet eine vergleichende Zusammenfassung der wichtigsten Auswahlfaktoren für verschiedene Bodensolarbefestigungstypen.

Durch die Befolgung dieses Auswahlrahmens können Projektingenieure und -manager fundierte Entscheidungen über Boden-Solarbefestigungen treffen und die Fallstricke der Verwendung ungeeigneter Materialien oder Designs vermeiden. Das Ingenieurteam unserer Fabrik steht Ihnen bei der Auswahl zur Seite und stellt technische Empfehlungen und Produktdaten zur Verfügung, um Ihr Projekt zu unterstützen.

6. Wie verbessern professionelle Solarbodenbefestigungen den Projekt-ROI?

Für Entwickler und Anlageneigentümer gehen die Gesamtkosten eines Solarprojekts weit über die anfänglichen Investitionsausgaben hinaus. Die langfristige Betriebsleistung und die Wartungskosten der Anlage wirken sich erheblich auf ihre Rentabilität aus.Erdungssolarbefestigungenmachen einen kleinen Bruchteil der gesamten Projektkosten aus – typischerweise weniger als 1 % des gesamten EPC-Budgets (Engineering, Beschaffung und Bau). Sie haben jedoch einen übergroßen Einfluss auf die Lebenszykluskosten des Projekts. Ein Fehler in einem Befestigungselement kann zu einer Beschädigung des Panels, zum Austausch von Modulen, zu einer verringerten Stromerzeugung und sogar zu Sicherheitsvorfällen führen, die behördliche Bußgelder nach sich ziehen können. Die Wahl hochwertiger Erdungssolarbefestigungen ist eine der kostengünstigsten Entscheidungen, die ein Projektentwickler treffen kann.

Betrachten Sie den Fall eines 100-MW-Solarparks, der in einer Region mit mäßigem Korrosionsrisiko gebaut wurde. Der EPC-Auftragnehmer des Projekts wählte die kostengünstigsten Bodensolarbefestigungen aus, um das Projektbudget zu reduzieren. Die Befestigungselemente bestanden aus verzinktem Stahl mit einer dünnen, unebenen Beschichtung. Nach drei Betriebsjahren zeigten die Befestigungselemente Anzeichen von Korrosion. Die Korrosion konzentrierte sich auf die Gewindegänge, wo die Beschichtung am dünnsten war. Bis zum fünften Jahr waren 5 % der Befestigungselemente so korrodiert, dass sie versagten und ausgetauscht werden mussten. Der Austauschvorgang – einschließlich der Kosten für neue Befestigungselemente, Arbeitskräfte und entgangener Einnahmen während der Installationsausfallzeit – belief sich auf über 200.000 US-Dollar. Die anfänglichen Einsparungen durch den Kauf minderwertiger Verbindungselemente betrugen weniger als 10.000 US-Dollar. Dies ist ein klassischer Fall von „Wer billig kauft, zahlt zweimal“.

Professionelle Solarbodenbefestigungen von Energet Solar Solution sind darauf ausgelegt, diese kostspieligen Ausfälle zu vermeiden. Unsere Verbindungselemente werden aus hochwertigen Materialien, gleichmäßigen Beschichtungen und präzisen Toleranzen hergestellt. Sie werden getestet, um den Umweltbelastungen des Projektstandorts standzuhalten, und sie werden durch ein umfassendes Qualitätsdokumentationspaket unterstützt. Die Anschaffungskosten professioneller Verbindungselemente sind geringfügig höher als die billiger Alternativen, die Lebenszykluskosten sind jedoch deutlich niedriger. Im obigen Beispiel hätte die Verwendung professioneller Verbindungselemente die anfänglichen Projektkosten um etwa 15.000 US-Dollar erhöht, aber die Reparaturkosten in Höhe von 200.000 US-Dollar vermieden.

Die folgende Tabelle veranschaulicht den Kostenvergleich zwischen minderwertigen und professionellen Erdungssolarbefestigungen über eine Projektlaufzeit von 25 Jahren.

Durch die Wahl professioneller Erdungssolarbefestigungen können Projektinhaber ihre Gesamtlebenszykluskosten senken, die Sicherheit und Zuverlässigkeit ihrer Installationen verbessern und Betriebsunterbrechungen durch Ausfälle von Befestigungselementen vermeiden. BeiEnerget Solar-LösungWir sind bestrebt, Verbindungselemente bereitzustellen, die einen langfristigen Wert bieten und nicht nur einen niedrigen Anschaffungspreis.

7. Häufig gestellte Fragen (FAQ)

Frage 1: Welcher Typ von Erdungssolarbefestigungen wird am häufigsten bei Solarprojekten im Versorgungsmaßstab verwendet?

Antwort: Die gebräuchlichsten Arten von Erdungsbefestigungen für Solaranlagen sind feuerverzinkte Sechskantschrauben (Güteklasse 8.8) für strukturelle Verbindungen und verzinkte Erdungsschrauben für die Fundamentverankerung. Der konkrete Typ hängt jedoch vom Design und Standort des Projekts ab. In Küstengebieten werden zur Verbesserung der Korrosionsbeständigkeit zunehmend Edelstahl (Grad 316) oder ZAM-beschichtete Verbindungselemente verwendet. Zur Modulbefestigung sind Edelstahl-Klemmbolzen der Standard. Unsere Fabrik bei Energet Solar Solution bietet alle diese Optionen und kann Ihnen basierend auf Ihren Projektanforderungen den besten Typ empfehlen.

Frage 2: Welches Material eignet sich am besten für Solarbodenbefestigungen in Küstensolarparks?

Antwort: Für Solarparks an der Küste empfehlen wir aufgrund ihrer hervorragenden Beständigkeit gegen Salznebelkorrosion dringend Befestigungselemente aus Edelstahl der Güteklasse 316. Der Molybdängehalt in Edelstahl 316 bietet hervorragenden Schutz gegen Chloridangriff. Alternativ bieten ZAM-beschichtete (Zink-Aluminium-Magnesium) Verbindungselemente eine kostengünstige Option mit sehr guter Korrosionsbeständigkeit, sind jedoch in extremen Küstenumgebungen nicht so robust wie Edelstahl 316. Energet Solar Solution bietet beide Optionen und kann auf der Grundlage der spezifischen Bedingungen Ihres Standorts Anleitungen geben.

Frage 3: Welches Drehmoment sollte auf einen Ground Solar Fastener angewendet werden und wie wird es bestimmt?

Antwort: Das erforderliche Drehmoment hängt vom Durchmesser, Material und der Gewindesteigung des Befestigungselements ab. Für eine Standardschraube M10 der Güteklasse 8.8 liegt das empfohlene Drehmoment typischerweise zwischen 35 und 50 Nm. Das Drehmoment muss ausreichen, um die erforderliche Klemmkraft zu erreichen, ohne die Streckgrenze der Schraube zu überschreiten. Sie wird auf Grundlage der Prüflast der Schraube und des Reibungskoeffizienten der Gewinde berechnet. Unser Werk stellt Drehmomentspezifikationen für alle Ground Solar Fastener-Produkte zur Verfügung und wir empfehlen die Verwendung eines kalibrierten Drehmomentschlüssels während der Installation, um ein gleichmäßiges und korrektes Anziehen sicherzustellen.

Frage 4: Was sind die wichtigsten Beschichtungsoptionen für Bodensolarbefestigungen und welche sollte ich wählen?

Antwort: Die wichtigsten Beschichtungsmöglichkeiten sind Feuerverzinkung (HDG), Zink-Aluminium-Magnesium (ZAM) und mechanische Verzinkung. HDG bietet eine dicke, haltbare Beschichtung (typischerweise 85 µm) und ist für die meisten Anwendungen im Binnenland geeignet. ZAM bietet eine höhere Korrosionsbeständigkeit bei einer dünneren Beschichtung und wird für Küstengebiete oder Gebiete mit hoher Luftfeuchtigkeit empfohlen. Die mechanische Verzinkung wird für Anwendungen eingesetzt, bei denen eine dünnere, präzisere Beschichtung erforderlich ist. Energet Solar Solution kann alle diese Beschichtungsarten liefern und Ihnen bei der Auswahl der geeigneten Beschichtung für Ihre Umgebung und Ihr Budget behilflich sein.

Frage 5: Wie kann ich überprüfen, ob meine Solarbodenbefestigungen internationalen Qualitätsstandards entsprechen?

Antwort: Um die Konformität zu überprüfen, fordern Sie für jede Charge von Verbindungselementen die Prüfzertifikate des Herstellers an. Diese Zertifikate sollten die Ergebnisse von Zugversuchen, Salzsprühtests und Maßprüfungen enthalten. Die Befestigungselemente sollten mit der Güteklasse (z. B. 8,8) und der Herstellerkennzeichnung gekennzeichnet sein. Darüber hinaus bieten unabhängige Tests durch ein akkreditiertes Labor eine unabhängige Verifizierung. Unser Werk bei Energet Solar Solution stellt mit jeder Lieferung umfassende Testberichte zur Verfügung und auf Anfrage können wir Tests durch Dritte arrangieren.

8. Über Energet Solar-Lösung

Energet Solar-LösungDas 2015 in Tianjin gegründete Unternehmen ist ein führender Hersteller von PV-Montagesystemen in China, der sich auf Forschung und Entwicklung, Design, Produktion und Vertrieb von Photovoltaik-Montagesystemen spezialisiert hat. Unser Produktportfolio umfasst komplette Sätze fester und nachgeführter PV-Montagesysteme aus Zink-Aluminium-Magnesium, feuerverzinktem Stahl und Aluminiumlegierung sowie umfassendes Zubehör, einschließlich Solarbodenbefestigungen, Pfetten, Diagonalstreben, Säulen, geneigte Träger und Verbinder.

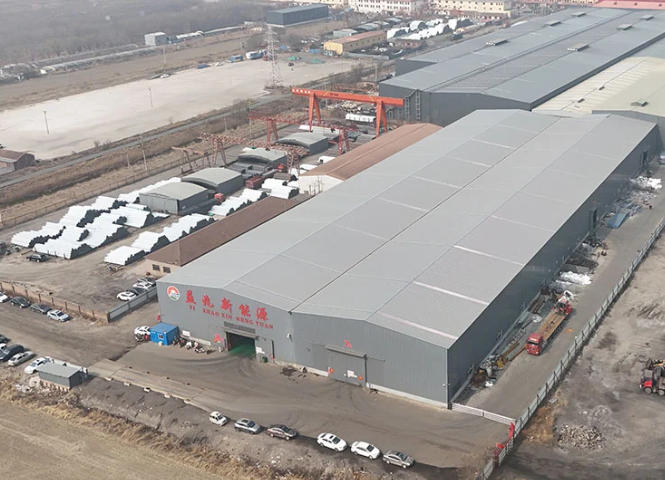

Mit vier modernen Fabriken auf einer Fläche von über 100.000 Quadratmetern, einer Rohstoffreserve von 50.000 Tonnen und einer jährlichen Produktionskapazität von 500.000 Tonnen sind wir gerüstet, um den großen und dringenden Auftragsbedarf globaler Kunden zu erfüllen. Unsere Werkstätten sind mit fortschrittlichen Produktions- und Managementsystemen ausgestattet, die standardisierte und effiziente Prozesse von der Rohstoffeingabe bis zur Lieferung des fertigen Produkts gewährleisten. Indem wir uns auf die Vorteile von Tianjin bei den Kosten für Kohlenstoffstahl, die schnelle technologische Weiterentwicklung und die Nähe zum Hafen von Tianjin verlassen, minimieren wir die Kundenkosten und Durchlaufzeiten. Geleitet von unserer Mission „Accelerating Global Carbon Neutrality“ sind wir bestrebt, zuverlässige, leistungsstarke Produkte zu liefern, die das Wachstum der Solarindustrie weltweit unterstützen.

9. Fazit

Bodenbefestigungen für Solaranlagen sind kleine, aber wichtige Komponenten, die die strukturelle Integrität und Langlebigkeit von Solarprojekten gewährleisten. Von Fundamentankern und Strukturverbindern bis hin zu Befestigungselementen für die Modulbefestigung: Die richtige Auswahl von Materialien, Beschichtungen und Qualitätsstandards wirkt sich direkt auf die Zuverlässigkeit und Rentabilität einer Solaranlage aus. Ingenieure und Projektmanager müssen Umgebungsbedingungen, strukturelle Belastungen, Installationsmethoden und Lebenszykluskosten sorgfältig bewerten, um fundierte Entscheidungen treffen zu können.

Energet Solar-Lösung hat es sich zur Aufgabe gemacht, qualitativ hochwertige Boden-Solarbefestigungen bereitzustellen, die den anspruchsvollen Anforderungen moderner Solarprojekte gerecht werden. Unsere Produkte werden nach internationalen Standards hergestellt, streng auf Haltbarkeit getestet und durch umfassenden technischen Support unterstützt. Ganz gleich, ob Sie einen Solarpark im Kraftwerksmaßstab oder eine kommerzielle Anlage entwickeln, wir verfügen über das Fachwissen und die Produktpalette, um Ihre Anforderungen zu erfüllen. Kontaktieren Sie noch heute Energet Solar-Lösungum Ihre Anforderungen an Boden-Solarbefestigungen zu besprechen und herauszufinden, wie unsere Produkte die Zuverlässigkeit und Leistung Ihres Solarprojekts verbessern können.
