Wie kann gleichwinkliger Stahl die Festigkeit, Stabilität und Haltbarkeit von Solarmontagestrukturen verbessern?

Artikelzusammenfassung: Gleichwinkliger Stahlist eine vielseitige Strukturkomponente, die in Photovoltaik-Montagesystemen, Stahlrahmen und im allgemeinen Bauwesen verwendet wird. Seine gleichschenklige Geometrie unterstützt praktische Verbindungen, ausgewogene strukturelle Anordnungen und eine effiziente Fertigung. In diesem Leitfaden wird untersucht, wie Materialqualitäten, Abmessungen, Verzinkung, Fertigungspräzision und projektspezifische Technik die Leistung beeinflussen.Energet Solarliefert anpassbare Lösungen aus gleichwinkligem Stahl für Solarmontagestrukturen und andere Stahlfertigungsprojekte und hilft Käufern bei der Bewertung von Spezifikationen und der Auswahl geeigneter Materialien für langfristige strukturelle Zuverlässigkeit.

Da Solaranlagen über unterschiedliche Klimazonen und Geländebedingungen hinweg expandieren, wird die Auswahl zuverlässiger Strukturkomponenten immer wichtiger. Energet Solar bietet gleichwinkligen Stahl für Photovoltaik-Montagestrukturen, Stahlgerüste und verwandte technische Anwendungen und kombiniert konfigurierbare Abmessungen, Kohlenstoffstahloptionen, Präzisionsverarbeitung und korrosionsbeständige Oberflächenbehandlung, um verschiedene Projektanforderungen zu unterstützen.

Inhaltsverzeichnis

• Was ist gleichwinkliger Stahl?
• Wichtige Spezifikationen und verfügbare Optionen
• Wie wird gleichwinkliger Stahl in Solarmontagesystemen verwendet?
• So wählen Sie das richtige Material und die richtige Oberflächenbehandlung aus
• Herstellungsprozesse und Qualitätsaspekte
• So wählen Sie gleichwinkligen Stahl für Ihr Projekt aus
• Worauf sollten Käufer bei einem Lieferanten achten?
• Häufig gestellte Fragen
• Fazit: Zuverlässigere Stahlkonstruktionen bauen

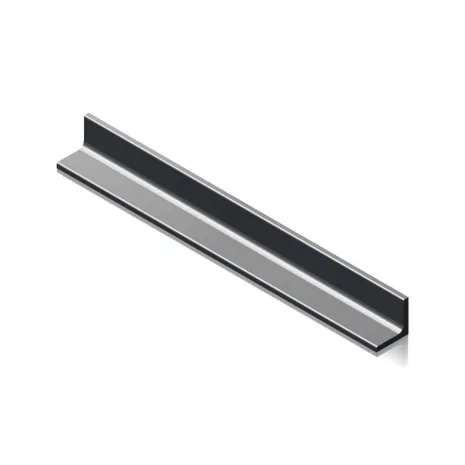

Was ist gleichwinkliger Stahl?

Gleichwinkliger Stahl ist ein Baustahlprofil mit zwei gleich breiten Schenkeln, die in einem 90-Grad-Winkel verbunden sind. Aufgrund seines L-förmigen Querschnitts eignet es sich zum Verbinden von Strukturelementen, zur Verstärkung von Rahmen, zur Unterstützung von Sekundärkomponenten und zur Herstellung von Halterungen.

Im Gegensatz zu ungleichwinkligem Stahl, der unterschiedlich breite Schenkel aufweist, bietet gleichwinkliger Stahl eine symmetrische Querschnittsanordnung. Diese Geometrie kann die Layoutplanung und das Verbindungsdesign vereinfachen, wenn beide Beine vergleichbare Abmessungen erfordern. Die tatsächliche Tragfähigkeit hängt jedoch von den Profilabmessungen, den Materialeigenschaften, den Anschlussdetails, der Belastungsrichtung und den Auflagerbedingungen ab.

In der Photovoltaiktechnik wird häufig gleichwinkliger Stahl für Montagehalterungen, Stützverbindungen, Verstärkungselemente und andere Komponenten in Betracht gezogen, die Teil einer größeren Regalbaugruppe sind. Es kann auch in Industrierahmen, Geräteträger und allgemeine Stahlbauprojekte integriert werden.

Zu den praktischen Vorteilen zählen:

• Bequeme Verbindungen:Die beiden senkrechten Beine bieten Flächen zum Schrauben, Schweißen und für andere technische Befestigungsanordnungen.
• Flexible Fertigung:Durch Schneiden, Stanzen und Formen kann das Profil an unterschiedliche Montageanforderungen angepasst werden.
• Mehrere Größenoptionen:Beinbreiten, -stärken und -längen können je nach Projektspezifikation ausgewählt werden.
• Breite Anwendbarkeit:Es kann für Solarmontage-, Bau-, Industrieunterstützungs- und Strukturverstärkungszwecke verwendet werden.

Diese Vorteile machen gleichwinkligen Stahl zu einer nützlichen Option, der richtige Querschnitt muss jedoch immer anhand der technischen Anforderungen der geplanten Struktur überprüft werden.

Wichtige Spezifikationen und verfügbare Optionen

Die Auswahl eines geeigneten Winkelprofils beginnt mit der Überprüfung seiner Abmessungen, der Stahlsorte, der Beschichtung und der beabsichtigten Funktion. Energet Solar bietet standardmäßige und maßgeschneiderte gleichwinklige Stahlkonfigurationen für Photovoltaik-Montagesysteme, Carports und andere Stahlkonstruktionen.

Hinweis: Die oben genannten Spezifikationen spiegeln die auf der Produktseite von Energet Solar veröffentlichten Optionen wider. Die endgültige Verfügbarkeit, Toleranzen, Beschichtungsanforderungen und Materialzertifizierungen sollten für jede Bestellung bestätigt werden. Unterschiedliche nationale Stahlsorten sollten nicht automatisch als austauschbar betrachtet werden, ohne die geltenden Normen und Materialdokumentation zu prüfen.

Bei großen Solarprojekten tragen einheitliche Abmessungen und klar definierte Materialanforderungen dazu bei, Montageanpassungen zu reduzieren und Qualitätsprüfungen zu vereinfachen. Käufer sollten Zeichnungen, Lochpositionen, Schnittlängen und Beschichtungsspezifikationen bestätigen, bevor mit der Produktion begonnen wird.

Wie wird gleichwinkliger Stahl in Solarmontagesystemen verwendet?

Photovoltaik-Montagesysteme werden im Freien betrieben und müssen Lasten von Solarmodulen über Schienen, Streben, Säulen, Fundamente und Verbindungen übertragen. Gleichwinkliger Stahl kann zu diesem strukturellen Netzwerk beitragen, wenn seine Geometrie und mechanischen Eigenschaften den Designanforderungen entsprechen.

1. Bodenmontierte Solarregale

Freiflächen-Photovoltaikanlagen erfordern stabile Tragkonstruktionen, die Eigenlasten, Windkräften und anderen standortspezifischen Einwirkungen standhalten können. Gleichwinkliger Stahl kann in Verbindungshalterungen, Diagonalverstärkungen und sekundären Stützbaugruppen verwendet werden. Richtig gestaltete Verbindungen helfen dabei, Kräfte zwischen einzelnen Bauteilen zu übertragen.

2. Solar-Carport-Strukturen

Solar-Carports kombinieren Fahrzeugüberdachung mit Photovoltaik-Stromerzeugung. Winkelprofile können in ausgewählten Streben, Montageverbindungen und Hilfsstahlbauteilen verwendet werden. Da diese Bauwerke erheblichen Windeinwirkungen ausgesetzt sein können, müssen Planer die Tragfähigkeit der Elemente, die Verbindungsstärke, die Durchbiegung und die Fundamentreaktionen überprüfen.

3. Pfettenunterstützung und strukturelle Verstärkung

Winkelstahl kann je nach Ausführung ausgewählte Bauverbindungen unterstützen oder verstärken. Es kann auch dazu beitragen, Mitglieder mit unterschiedlichen Orientierungen zusammenzubringen. Die endgültige Anordnung sollte exzentrische Belastungen, lokale Knickungen, Befestigungsabstände und das Verhalten der gesamten Baugruppe berücksichtigen und sich nicht nur auf die Profilform verlassen.

4. Allgemeine Industrie- und Bauanwendungen

Außerhalb der Solarindustrie kann gleichwinkliger Stahl in Geräterahmen, Stützhalterungen, Versorgungsstrukturen und gefertigte Baugruppen integriert werden. Standardisierte Abmessungen und wiederholbare Fertigung sind besonders nützlich, wenn mehrere Komponenten in einer großen Anlage zusammenpassen müssen.

Für zusätzliche Strukturoptionen können Käufer die Photovoltaik-Montage- und Baustahllösungen von Energet Solar erkunden, Profiltypen vergleichen und für ihre Projektdesigns geeignete Komponenten identifizieren.

So wählen Sie das richtige Material und die richtige Oberflächenbehandlung aus

Materialqualität und Oberflächenschutz beeinflussen die Gebrauchseigenschaften von Winkelstahl. Die geeignete Wahl hängt von den statischen Berechnungen, den örtlichen Umgebungsbedingungen, der erwarteten Lebensdauer und der Wartungsstrategie für die Anlage ab.

Kohlenstoffstahlsorten

Energet Solar listet Q235B und Q355B sowie die Optionen S235JR und S355JR für sein Equal Angle Steel-Angebot auf. Diese Qualitäten sind mit unterschiedlichen Materialstandards verbunden und sollten gemäß den geltenden Konstruktionsvorschriften und überprüften Materialeigenschaften spezifiziert werden.

• Q235B / S235JR:Kann für Anwendungen geeignet sein, die auf die Eigenschaften und Anforderungen dieser Sorten abgestimmt sind.
• Q355B / S355JR:Optionen mit höherer Festigkeit, die in Betracht gezogen werden können, wenn technische Berechnungen eine höhere Materialfestigkeit erfordern.

Eine höhere Festigkeitsklasse macht eine gesamte Struktur nicht automatisch sicherer oder effizienter. Abschnittsgeometrie, Stabilität, Verbindungsdesign, Fertigungsqualität und anwendbare Sicherheitsfaktoren bleiben von entscheidender Bedeutung.

Feuerverzinkung für Haltbarkeit im Außenbereich

Stahl, der Regen, Feuchtigkeit und wechselnden Temperaturen ausgesetzt ist, kann korrodieren, wenn seine Oberfläche nicht ausreichend geschützt ist. Bei der Feuerverzinkung wird eine Zinkschicht aufgetragen, die eine Schutzbarriere und Opferkorrosionsschutz bietet.

Die veröffentlichten Equal Angle Steel-Spezifikationen geben eine Dicke der verzinkten Beschichtung von 45–120 μm an. Der geeignete Beschichtungsgrad sollte entsprechend der Projektspezifikation, der Umweltbelastung, den geltenden Normen und den Inspektionsanforderungen ausgewählt werden.

Berücksichtigen Sie bei der Bewertung des Korrosionsschutzes Folgendes:

• Belastung durch Küstensalz, industrielle Schadstoffe oder anhaltende Feuchtigkeit.
• Erforderliche Schichtdicke und Methode zur Überprüfung.
• Schutz von Schnittkanten, Bohrlöchern und gefertigten Verbindungen.
• Handhabungs- und Transportpraktiken, die die Beschichtung beschädigen können.
• Inspektions- und Wartungsanforderungen während der gesamten vorgesehenen Nutzungsdauer.

Bei besonders aggressiven Umgebungen sollten Projektingenieure beurteilen, ob das angegebene Beschichtungssystem ausreichenden Schutz bietet. Es ist nicht davon auszugehen, dass eine Beschichtung unter allen Betriebsbedingungen eine feste Lebensdauer gewährleistet.

Herstellungsprozesse und Qualitätsaspekte

Fertigungsgenauigkeit ist wichtig, da Strukturprofile zu ihren Gegenkomponenten passen und die spezifizierte Geometrie beibehalten müssen. Energet Solar beschreibt Kaltumformung, Präzisionsschneiden, CNC-Stanzen und Prägemöglichkeiten für seine Stahlverarbeitungsbetriebe.

Kaltumformung und Dimensionskontrolle

Kaltumformung formt Stahl ohne herkömmliche Warmumformvorgänge an der Profilbildungsstelle. Bei richtiger Steuerung unterstützt es wiederholbare Abmessungen und eine effiziente Produktion. Käufer sollten die angegebenen Profiltoleranzen überprüfen und sicherstellen, dass der Herstellungsprozess für das ausgewählte Material und die ausgewählte Dicke geeignet ist.

Präzisionsschneiden und Lochbearbeitung

Durch präzises Schneiden können die Komponenten den Montagezeichnungen entsprechen, während durch CNC-Stanzen wiederholbare Verbindungslöcher erzeugt werden können. Die richtige Lochposition und der richtige Durchmesser sind besonders wichtig für verschraubte Solarmontagesysteme, da eine Fehlausrichtung die Installation verlangsamen oder das beabsichtigte Verbindungsverhalten beeinträchtigen kann.

Inspektion vor der Lieferung

Ein praktischer Qualitätssicherungsprozess sollte der Kaufspezifikation entsprechende Prüfungen umfassen, wie zum Beispiel:

1. Materialnachweis:Bestätigen Sie die Stahlsorte und prüfen Sie die entsprechende Materialdokumentation.
2. Maßprüfung:Überprüfen Sie die Breite, Dicke, Länge, Geradheit und die angegebenen Toleranzen der Schenkel.
3. Loch- und Fertigungsprüfungen:Überprüfen Sie die Stanzorte, Kantenabstände und Schnittqualität anhand genehmigter Zeichnungen.
4. Beschichtungsinspektion:Überprüfen Sie die galvanische Abdeckung und Dicke mithilfe der vereinbarten Inspektionsmethode.
5. Rückverfolgbarkeit der Bestellung:Stellen Sie sicher, dass Produktidentifikation, Verpackung und Dokumentation den Kaufanforderungen entsprechen.

Mithilfe dieser Prüfungen können Käufer die Produktkonsistenz beurteilen und Unstimmigkeiten erkennen, bevor die Komponenten den Installationsort erreichen. Prüfkriterien sollten vor der Produktion dokumentiert werden und nicht erst nach der Lieferung festgelegt werden.

So wählen Sie gleichwinkligen Stahl für Ihr Projekt aus

Die Auswahl eines Winkelprofils allein aufgrund seiner Abmessungen oder seines Kaufpreises kann zu vermeidbaren Konstruktions- und Installationsproblemen führen. Ein strukturierter Auswahlprozess hilft dabei, die Beschaffung an den tatsächlichen Projektbedingungen auszurichten.

• Definieren Sie die Anwendung:Stellen Sie fest, ob der Stahl für Solarregale, einen Carport, eine Verbindungshalterung oder einen anderen strukturellen Zweck verwendet wird.
• Bestätigen Sie die technischen Lasten:Stellen Sie dem Konstrukteur die relevanten Eigenlasten, Windlasten, Schneelasten, ggf. seismischen Anforderungen und Stützbedingungen zur Verfügung.
• Geben Sie das Profil an:Dokumentieren Sie die gleiche Beinbreite, -dicke, -länge, die Lochpositionen und alle erforderlichen Form- oder Schneidvorgänge.
• Wählen Sie die Stahlsorte:Bestätigen Sie die erforderlichen mechanischen Eigenschaften und den geltenden Materialstandard.
• Korrosionsschutz bestimmen:Definieren Sie Beschichtungstyp, Beschichtungsdicke, Inspektionsmethode und alle zusätzlichen Anforderungen für freiliegende Kanten.
• Überprüfen Sie die Herstellungskompatibilität:Stellen Sie sicher, dass das Winkelprofil zu den Schrauben, Verbindern, Schienen und anderen Strukturelementen des Projekts passt.
• Logistik planen:Überprüfen Sie Paketabmessungen, Versandvereinbarungen, Liefermeilensteine ​​und Entladeanforderungen.
• Dokumentation genehmigen:Vereinbaren Sie vor der Massenproduktion Zeichnungen, Prüfprotokolle, Materialdokumente und Abnahmekriterien.

Bei kundenspezifischen Projekten kann eine frühzeitige Abstimmung zwischen Designer, Einkäufer und Hersteller die Überarbeitung von Zeichnungen reduzieren und dabei helfen, einen vorhersehbareren Produktionsplan zu erstellen.

Worauf sollten Käufer bei einem gleichwinkligen Stahllieferanten achten?

Ein zuverlässiger Lieferant sollte mehr als einen Preis pro Tonne bieten. Käufer müssen darauf vertrauen können, dass das gelieferte Material den vereinbarten Spezifikationen entspricht und in das geplante Struktursystem integriert werden kann.

Bewerten Sie beim Herstellervergleich die folgenden Faktoren:

Energet Solar bietet maßgeschneiderte Lösungen für gleichwinkligen Stahl, unterstützt durch Rohstoffbeschaffung, Kaltbiegen, CNC-Stanzen, Prägen und Projektkoordination. Auf der Produktseite wird Xintian Steel außerdem als Rohstofflieferpartner ausgewiesen und die Serviceerfahrung in Europa, Afrika, dem Nahen Osten und Amerika beschrieben.

Käufer können die Produktspezifikationen von Equal Angle Steel einsehen und projektspezifische Abmessungen, Verarbeitungsanforderungen und Liefervereinbarungen besprechen, bevor sie eine Bestellung aufgeben.

Häufig gestellte Fragen

1. Wofür wird gleichwinkliger Stahl hauptsächlich verwendet?

Gleichwinkliger Stahl wird in Strukturrahmen, Verbindungshalterungen, Verstärkungskomponenten, Photovoltaik-Montagesystemen und allgemeiner Stahlfertigung verwendet. Die Eignung für eine konkrete Traganwendung muss durch technische Berechnungen bestätigt werden.

2. Welche Größen von gleichwinkligem Stahl bietet Energet Solar an?

In den veröffentlichten Spezifikationen sind Längen von 1.000 bis 6.000 mm, gleiche Schenkelbreiten von 20 bis 140 mm und Dicken von 3,0 bis 10,0 mm aufgeführt. Kundenspezifische Abmessungen sind möglicherweise vorbehaltlich einer technischen Überprüfung und Produktionsbestätigung verfügbar.

3. Welche Stahlsorten sind verfügbar?

Auf der Produktseite sind die Kohlenstoffstähle Q235B und Q355B sowie die Optionen S235JR und S355JR aufgeführt. Käufer sollten vor der Produktion den erforderlichen Standard angeben und die Materialdokumentation bestätigen.

4. Ist verzinkter Gleichwinkelstahl für Solarprojekte im Freien geeignet?

Feuerverzinkter Winkelstahl kann als Korrosionsschutz für Außenanwendungen dienen. Die Eignung hängt von den Expositionsbedingungen, der Beschichtungsdicke, den geltenden Normen, den Herstellungsdetails und den Wartungsanforderungen ab.

5. Kann gleichwinkliger Stahl individuell angepasst werden?

Ja. Energet Solar beschreibt maßgeschneiderte Lösungen für Sonderabmessungen und Sonderkonstruktionen mit Bearbeitungsmöglichkeiten wie Schneiden, Umformen, CNC-Stanzen und Prägen. Die endgültige Machbarkeit hängt von den Zeichnungen, Mengen, Materialien und Produktionsanforderungen ab.

6. Wie lange dauert die Lieferung von Großbestellungen?

Energet Solar gibt eine allgemeine Lieferzeit von 15–30 Tagen an, abhängig vom Bestellvolumen. Der tatsächliche Zeitplan sollte anhand der Bestellspezifikationen, der Produktionskapazität, der Anpassungsanforderungen und der Versandvereinbarungen bestätigt werden.

7. Welche Informationen sollte ich bei der Angebotsanfrage angeben?

Bereiten Sie die erforderliche Stahlsorte, Beinbreite, Dicke, Länge, Oberflächenbehandlung, Menge, Zeichnungen, Verpackungsanforderungen, Lieferziel und Zielliefertermin vor. Geben Sie alle relevanten Projektstandards oder Inspektionsanforderungen an, damit der Lieferant die Anfrage genau beurteilen kann.

Fazit: Zuverlässigere Stahlkonstruktionen bauen

Gleichwinkliger Stahl bleibt ein praktisches Strukturprofil für Photovoltaik-Montagesysteme, Stahlrahmen und die industrielle Fertigung, da seine L-förmige Geometrie vielseitige Verbindungen und ein anpassungsfähiges Komponentendesign unterstützt. Die Auswahl des richtigen Produkts erfordert mehr als nur den Vergleich von Abmessungen: Materialqualität, Belastungsbedingungen, Fertigungsgenauigkeit, Beschichtungsqualität und Installationsdetails beeinflussen alle die strukturelle Leistung.

Mit konfigurierbaren Größen, Kohlenstoffstahloptionen, feuerverzinkten Oberflächen und Präzisionsverarbeitungsmöglichkeiten bietet Energet Solar gleichwinklige Stahllösungen für unterschiedliche Solar- und Bauanforderungen. Eine sorgfältige Spezifikation und Lieferantenkoordination kann Käufern dabei helfen, die Beschaffungskonsistenz zu verbessern, die Installation zu vereinfachen und langfristige Wartungsüberlegungen zu verwalten.

Planen Sie ein Solarmontagesystem oder ein Stahlbauprojekt? Besuchen Sie die Produktseite von Energet Solar Equal Angle Steel, um die verfügbaren Spezifikationen und Anpassungsoptionen zu überprüfen. Teilen Sie Ihrem Team Ihre Zeichnungen, Abmessungen, Materialanforderungen und geschätzten Bestellmengen mit.Kontaktieren Sie unsBesprechen Sie noch heute eine maßgeschneiderte Equal Angle Steel-Lösung, fordern Sie ein Angebot an und koordinieren Sie die technischen Details und Lieferdetails für Ihr nächstes Projekt.
